ВЕРТОЛЕТНЫЕ ПЛОЩАДКИ И ВЕРТОДРОМЫ: УСТАНОВКИ ПОЖАРОТУШЕНИЯ И ПРОТИВОПОЖАРНОЙ ЗАЩИТЫ
ТУ 28.99.39-045-72410778-2018
Вертодромы и вертолетные площадки – обязательный элемент многих стратегически важных объектов. Они есть на морских нефтедобывающих платформах и различных закрытых производственных, промышленных и гражданских объектах. Безопасность вертолета и людей, которые обеспечивают функционирование вертолетной площадки – приоритетная задача для специалистов по промышленной и пожарной опасности. Поэтому мы рекомендуем использовать современные надежные и эффективные средства пожаротушения вертодромов. В разделе рассматриваем системы противопожарной защиты на базе всплывающих насадков системы DIFFS, универсальных водопенных насадков «Антифайер», универсальных генераторов пены «Турбопен», лафетных стволов. В фокусе - исключительно практические вопросы и важные теоретические выкладки из основных нормативных документов.
Из письма ВНИИПО МЧС России в Пожнефтехим: «согласно п. 8.3 СП 135.13130.2012 «Вертодромы. Требования пожарной безопасности» для противопожарной защиты вертодромов допускается применение различных устройств подачи огнетушащих веществ (ОТВ). Применяемые устройства должны быть сертифицированы… П.8.14 СП 135.13130.2012 применим как к установкам с использованием лафетных стволов, так и к другим установкам пожаротушения».
При проектировании установок пожаротушения вертодромов ГК «Пожнефтехим» применяет Стандарт организации ВНПБ 128-22, СТО 100511503-УПС-ВА «ВЕРТОДРОМЫ. Стационарные автоматические установки пожаротушения. Всплывающие насадки M-DY и ВПЛ-Н, дренчерные оросители «Антифайер», универсальный генератор пены «Турбопен». Нормы и правила проектирования». Документ необходим для конкретизации раздела 8 СП 135.13130.2012 «Вертодромы. Требования пожарной безопасности» в части применения устройств подачи огнетушащих веществ». Подробнее здесь https://www.pnx-spb.ru/media_centr/news/pozhneftekhim-razrabotal-sto-po-statsionarnym-ustanovkam-pozharotusheniya-vertodromov/. Информация на сайте ВНИИПО здесь http://www.vniipo.ru/news/novye-dokumenty/novye-dokumenty/standart-organizatsii-ooo-pozhneftekhim-sto-105150/
ЗАКАЗАТЬ ТИПОВОЕ ПРОЕКТНОЕ РЕШЕНИЕ
Выберите свою систему пожаротушения
Система хранения и дозирования пенообразователя (СХДП)
Бак-дозатор «Антифайер» (БД)
Пожарный фильтр универсальный «Тауэр» (ПФУ)
Пожарный успокоитель (ПУС)
Шкаф пожарный пенный «МастерПен» (ШПП)
Узел подключения пожарной техники (УПТ)
Генератор высокократной пены эжекционный «Фаворит» (ГВПЭ)
Универсальный генератор пены «Турбопен» (УГП)
Универсальный водопенный насадок «Антифайер» (УВПН)
Емкость для хранения противопожарного запаса воды (ЕПХ)Автоматизированные установки пенного пожаротушения для вертолетных площадок
Требования к автоматическим установкам пенного пожаротушения содержатся в следующих документах:
- СП 135.13130.2012 Вертодромы. Требования пожарной безопасности;
- ИКАО Руководство по вертодромам (ICAO – international civil aviation organization).
Для оценки технического уровня отечественных норм были изучен и проанализированы следующие документы:
- NFPA 418 Standards for Heliports (Стандарты для вертодромов)
- CAP 437 Standards for offshore helicopter landing areas (Стандарты для вертолетных площадок в шельфовых зонах);
- CAP 1264 Standards for helicopter landing areas at hospitals (Стандарты для вертолетных площадок в больницах);
- NORSOK C-004 Helicopter deck on offshore installations (Вертолетная площадка на шельфовых сооружениях).
Нормативно вертодромы разделяются на наземные/приподнятые над землей и размещаемые на крышах зданий. К наземным и приподнятым над землей вертодромам требования изложены в ИКАО «Руководство по вертодромам». К вертодромам на крышах зданий – в СП 135.13130.2012.
В этих документах в корне разные подходы к тушению вертодромов и вертолетных площадок.
Основные положения ИКАО:
- применение пенообразователей уровня характеристик В (таблица 6-2, 6-3);
- для наземных вертодромов пена подается в течение 2 минут на критическую зону (п. 6.6.5, раздел 6.5 ИКАО);
- для приподнятых над землей вертодромов пена подается в течение 10 минут на всю площадку вертодрома (п. 6.6.5, п. 6.6.6);
- требований к кратности пены и типам пеногенераторов нет.
Отметим, что ИКАО – международный стандарт, разработанный не в нашей стране, поэтому требование пенообразователя характеристик уровня В неосуществимы в России, поскольку классификация в ГОСТ Р 50588-2012 иная. Соответственно, на пенообразователи характеристик уровня В невозможно испытать (нет методик) и сертифицировать.
Требования к пенообразователям характеристик уровня В изложены в EN 1568-3:2005. Такие пенообразователи должны проверяться на повторное воспламенение, и, следовательно, соответствуют пенообразователем типов S/AR и AFFF по ГОСТ Р 50588-2012.
Небольшая инерционность и время подачи огнетушащего вещества позволяют делать установку пожаротушения компактной и размещать все необходимое оборудование, включая резервуары с водой в БК-ПТ «Витязь».
Основные положения СП 135.13130.2012:
- комплекс технических средств должен обеспечивать своевременную эвакуацию (спасание) экипажа вертолета и его пассажиров в безопасную зону (п.4.4);
- подачу огнетушащего вещества обеспечивать комбинированными лафетными стволами по ГОСТ Р 51115, роботами пожарными по ГОСТ Р 53326 и другими устройствами подачи ОТВ (п. 8.3);
- пенообразователи должны соответствовать ГОСТ Р 50588 (п. 8.2);
- расчетную защищаемую площадь следует принимать не менее внутренней площади вертодрома (посадочной площадки), ограниченной по периметру бортиками (п. 8.18);
- интенсивность орошения расчетной защищаемой площади - не менее 0,14 л/(с·м²) (п. 8.18);
- продолжительность подачи пены (одно тушение) - не менее 600 с (п. 8.18);
- инерционность установки пожаротушения - не более 60 с (п. 8.18);
- питающие трубопроводы стационарных установок пожаротушения, прокладываемые снаружи на крышах зданий или сооружений до устройств подачи ОТВ, должны иметь обогрев для предотвращения замерзания ОТВ в холодный период года (при температуре воздуха ниже 5 °С) (п. 8.23).
Требование предусматривать обогреваемые питающие трубопроводы крайне спорно, поскольку эти трубопроводы в дежурном режиме сухие, протяженность их малая, скорость воды высокая, а время работы установки – небольшая. Практически рекомендуем этот обогрев не делать и обосновывать это расчетом.
В СП 135.13130 в качестве основных средств тушения предусматриваются лафетные стволы и есть ссылка на другие устройства подачи огнетушащего вещества, без расшифровки их типа.
Зарубежные нормативные документы говорят о том, что в приоритетный способ подачи пены на вертодром – с помощью всплывающих насадков интегрированный в плоскость вертодрома (DIFFS – Deck Integrated Fire Fighting System). Применение в качестве устройств подачи пены лафетных стволов должно быть только при серьезном обосновании, поскольку реактивная сила струи может нанести вред спасателям, экипажу и пассажирам вертолетов, и также привести к аварии вертолета при ложном срабатывании. Всплывающие насадки DIFFS просты и надежны и не требуют приводов, поскольку открываются от давления раствора пенообразователя.
ВНИИПО считает, что всплывающие насадки можно использовать для установок пенного пожаротушения вертодромов.
Для дотушивания затененных зон рекомендуем применять шкаф пенный пожарный (ШПП) на пожарном водопроводе либо пожарные шкафы с пенными ручными стволами.
Принципиальная схема установки пожаротушения вертодромов лафетными стволами
Преимущества:
- большой удельный расход;
- возможность ручного управления.
Недостатки:
- сложность системы управления;
- большой расход и напор не позволяют проводить эвакуацию и спасение людей при работе установки пожаротушения;
- высокая стоимость;
- необходимость устанавливать мониторы удаленно от вертодромов для обеспечения зоны безопасности или размещать в нишах;
- чувствительны к ветровым нагрузкам.
Принципиальная схема установки пожаротушения вертодромов генераторами пены средней кратности «Турбопен»
Генераторы пены средней кратности имеют большие габаритные размеры. Для обеспечения зоны FATO такие пеногенераторы размещают либо далеко от места посадки вертолета, либо предусматривают специальные коробы с автоматически открывающимися крышками, а сами генераторы оснащаются телескопическими подъемниками с электрическим приводом.
Недостатки:
- требуют высокое давление на входе;
- дальность струи и карта орошения сильно зависят от направления и скорость ветра;
- громоздкие размеры обязывают предусматривать сложные и дорогие коробы с приводами крышек и телескопические подъемники;
- высокая стоимость;
- сложность системы управления;
- подобное оборудование не упоминается в мировой практике пожаротушения;
- большая реактивная сила струи не позволяет производить безопасную эвакуацию с вертолета.
Принципиальная схема установки пожаротушения вертодромов универсальными водопенными насадками «Антифайер»
Преимущества:
- равномерное распределение огнетушащего вещества;
- не требуется дистанционное управление, что сокращает объем монтажных и эксплуатационных работ;
- низкая стоимость;
- минимальные сроки поставки;
- эффективны для вертодромов на ограниченной площади (кровле здания).
Недостатки:
- высокое давление на насадке 0,75 МПа.
Особенности УВПН «Антифайер»:
- устойчив к воздействию высоких температур;
- позволяет осуществить настройку наиболее эффективных карт орошения с учетом конструктивных особенностей защищаемых объектов);
- снабжен встроенным фильтром тонкой очистки.
Принципиальная схема установки пожаротушения вертодромов всплывающими насадками
Всплывающие насадки под давлением воды сами выскакивают из плоскости вертодрома. Это обеспечивает минимальную инерционность поскольку не требуется управление электроприводами.
Преимущества:
- идеально подходят для сборных металлических вертолетных площадок;
- современное решение подачи пены;
- не требуется дистанционное управление, что сокращает объем монтажных и эксплуатационных работ;
- низкая стоимость;
- установка непосредственно в вертодром заподлицо;
- эффективны при сильных ветровых нагрузках.
Недостатки:
- для железобетонных площадок необходимо предусматривать специальные дренажные желоба, в которых устанавливается трубопроводная сети и сами всплывающие насадки.
Всплывающие насадки обладают рядом уникальных преимуществ:
- рекомендованы как основное средство подачи пены в международных и зарубежных стандартах;
- обеспечивают возможность спасения и эвакуации экипажа и пассажиров вертолета при работе установки пожаротушения;
- минимальное давление на насадке (0,3 МПа);
- лучшее решение для высотных зданий, морских платформ и судов.

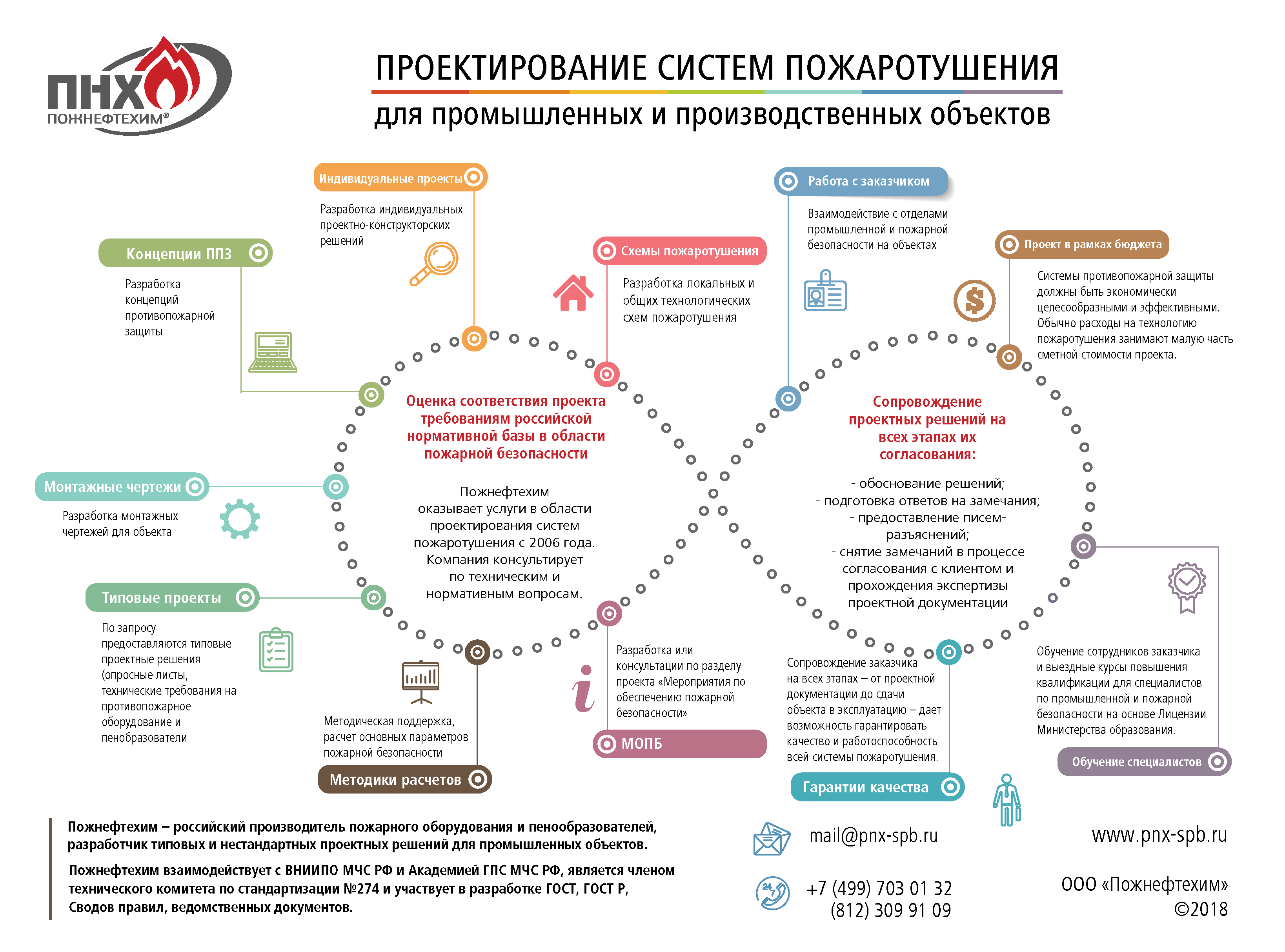

Проектирование. Взаимодействие подразделений Пожнефтехим с проектной организацией (СТУ, МОПБ и т.д.)
Компания «Пожнефтехим» имеет большой опыт разработки комплексных установок пенного пожаротушения для вертодромов и вертолетных площадок самого различного назначения и уровня ответственности.
