Тушение пожаров на технологических установках

ТУ 28.99.39-045-72410778-2018

Пожнефтехим проектирует системы пенного пожаротушения для опасных объектов нефтяной, нефтегазовой и нефтехимической отраслей с 2004 года. Для технологических установок могут быть разработаны СТУ по пожарной безопасности и раздел МОПБ проектной документации.

Пожнефтехим готов поставить комплекс пожарного оборудования и пенообразователей для системы пожаротушения и водяного охлаждения, провести шеф-монтаж и принять участие в пусконаладочных и приемочных испытаниях.

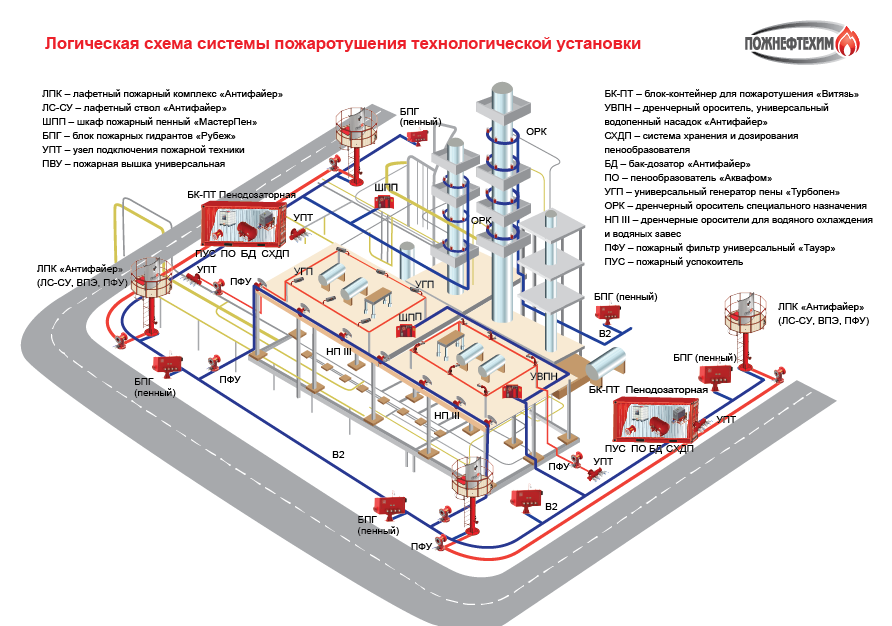

Технологические установки: требования пожарной безопасности

Согласно СП 4.13130.2013, «под технологической установкой понимается производственный комплекс зданий, сооружений, строений и наружных установок, расположенных на отдельной площадке предприятия и предназначенный для осуществления технологического процесса нефтеперерабатывающего производства». В разделе речь пойдет о наружных установках, которые по действующим нормам оснащаются системами водяного охлаждения, а также зданиях, помещениях и резервуарах ЛВЖ и ГЖ (в составе технологических установок), которые защищаются системами пенного пожаротушения.

Водяное охлаждение технологических установок

По ГОСТ Р 12.3.047-2012 Пожарная безопасность технологических процессов, «для предотвращения увеличения масштаба аварии при пожаре технологическое оборудование производственных объектов должно быть защищено от теплового излучения установками водяного орошения (пожарными лафетными стволами, стационарными установками водяного орошения)».

Нормативные документы содержат требования к системе водяного орошения колонн и технологических аппаратов:

ВУПП-88; п. 8.9. Пожарные лафетные стволы устанавливаются:
а) на наружных взрыво- и пожароопасных установках для защиты аппаратуры и оборудования, содержащих горючие газы, легковоспламеняющиеся и горючие жидкости.
8.26. Защита колонных аппаратов на высоту до 30 м должна производиться лафетными стволами и передвижной пожарной техникой. При высоте колонных аппаратов более 30 м защита их должна производиться комбинированно, а именно: до высоты 30 м – лафетными стволами и передвижной пожарной техникой, а выше 30 м – стационарными установками орошения.

ГОСТ Р 12.3.047-2012; Приложение М
М.2 Пожарные лафетные стволы устанавливаются:
- на наружных установках категорий АН, БН и ВН - для защиты колонных аппаратов высотой до 30 м, содержащих горючие газы (ГГ), легковоспламеняющиеся (ЛВЖ) и горючие жидкости (ГЖ), а на нефтеперерабатывающих, нефтехимических, химических и газоперерабатывающих предприятиях - для защиты аппаратов и оборудования, содержащих ГГ, ЛВЖ и ГЖ.
М.8 При высоте колонных аппаратов более 30 м их защиту на высоте более 30 м следует осуществлять стационарными установками орошения.

Лафетные стволы для водяного охлаждения колонных аппаратов технологических установок

Для колонных аппаратов предусматриваются лафетные стволы, чтобы охлаждать оборудование водой. Важно повысить их функционал и обеспечить возможность подачи пены, для тушения локальных розливов с безопасного расстояния. Для этого рекомендуем предусматривать универсальные лафетные стволы (ЛС-СУ) производства Пожнефтехим.

Стволы следует подключать к противопожарному водопроводу и трубопроводу с раствором пенообразователя.

Пожарные насадки для водяных завес

Для водяных завес применяются насадки НП II и насадки веерные пожарные НП III.

Насадки НП-III применяются для создания водяных завес, устанавливаемых на путях вероятного прохождения облаков опасных паров и газов. С учётом технических характеристик насадки также могут применяться для защиты от воздействия тепловых потоков.

Насадки пожарные (разновидность НП-II) создают водяную завесу для тепловых потоков за счёт подачи мелкодисперсной воды в образующиеся между насадками свободные зоны.

Для защиты щелевых отверстий насадков и зазоров генераторов пены важно предусматривать Пожарные фильтры универсальные «Тауэр» (ПФУ).

Оснащение пожарных водопроводов на технологических установках

Наземные противопожарные водопроводы следует оснащать блоками пожарных гидрантов.

БПГ «Рубеж» производства Пожнефтехим обеспечит отбор воды через специальные патрубки с пожарными соединительными головками типа ГМ по ГОСТ Р 53279-2009.

Вода подаётся к месту пожара с использованием пожарных напорных рукавов и пожарных стволов. Важной особенностью БПГ «Рубеж» является возможность оснащения ёмкостью для хранения пенообразователя и дозатором эжекторного типа, которые дополнительно могут обеспечить подачу пены для тушения горючих жидкостей.

Водопенные насадки для пожаротушения и водяного охлаждения на площадках этажерок технологических установок

Площадки этажерок с технологическим оборудованием целесообразно защищать универсальными водопенными насадкамми «Антифайер» на поворотном устройстве с осциллятором, который способен подавать воду для водяного охлаждения или раствор пенообразователя (пену низкой кратности) для пожаротушения. Система пенного пожаротушения может быть предусмотрена на основании пп. 5.2-5.6 и 5.8 ГОСТ Р 12.3.047-2012.

Секции с УВПН «Антифайер» следует вывести сухотрубами к проезду для пожарной техники либо стационарно подключить к трубопроводу с раствором пенообразователя.

Тушение пожаров и пожарная опасность технологических установок

Технологические установки предназначены для переработки нефти, нефтепродуктов и сжиженных углеводородных газов. Эти промышленные объекты представляют большую пожарную опасность вследствие совокупности следующих факторов:

• высокая плотность размещения оборудования;
• наличие больших объемов взрывопожароопасных газов и жидкостей под большим давлением и при высокой температуре;
• высокая температура технологических аппаратов и трубопроводов.

Прибывающие на пожар подразделения пожарной охраны обязаны по инструкции провести разведку, эвакуировать людей, обеспечить охлаждение соседних с горящим объектов и только после этого преступить к тушению пожара. Технические средства для тушения пожара согласно п. 8.15 ВУПП-88 представляют собой стояки-сухотрубы для сокращения времени подачи воды и пены.

В случае разгерметизации технологического оборудования или трубопроводов с нефтепродуктом возникает розлив и воспламенение горючих веществ. Последствия таких пожаров тяжелые, включая гибель людей и экономический ущерб.

На объектах, входящих в состав технологических установок, случаются крупные пожары.

Согласно п. 5.2 ГОСТ Р 12.3.047-2012, анализ пожарной опасности технологических процессов включает:

• определение возможности образования горючей среды внутри помещений, аппаратов и трубопроводов;
• расчет категории помещений, зданий и наружных установок по взрывопожарной и пожарной опасности;
• определение состава систем предотвращения пожара, взрыва и противопожарной защиты технологических процессов;
• разработку мероприятий по повышению пожарной безопасности технологических процессов и отдельных его участков и др.

Крайне важно правильно выбрать систему пенного пожаротушения для опасных объектов в составе технологической площадки. Система должна учитывать особенности пожарной опасности каждого конкретного объекта.

В системах пенного пожаротушения для технологических установок применяются пеногенераторы, системы хранения и дозирования пенообразователя, а также вспомогательное целевое оборудование (узлы подключения пожарной техники, дозаторы напорные «Фомикс», фильтры пожарные и пр.).

Шкаф пожарный на пожарном водопроводе технологической установки

Для оперативной ликвидации персоналом небольших очагов целесообразно на водопроводе предусмотреть пенные пожарные шкафы (на этажерках, площадках колонн, вблизи технологических емкостей и аппаратов).

ШПП «МастерПен» содержит ёмкость для хранения пенообразователя, дозатор и пенный ствол. Шкаф пожарный пенный производства Пожнефтехим допущен к установке в помещениях всех категорий по пожарной опасности.

Блок-контейнер на пожарном водопроводе технологической установки

Блок-контейнеры для пожаротушения «Витязь» устанавливается на противопожарный водопровод. Применение БК-ПТ позволит повысить уровень пожарной защищенности при минимальных затратах.

БК-ПТ «Витязь» изготавливается I, II, III или IV степени огнестойкости согласно требованиям нормативной документации с приложением заключений испытательной пожарной лаборатории или сертификатов соответствия.

Блок-контейнеры производства Пожнефтехим нужны, если вблизи технологической установки не предусмотрен трубопровод с раствором пенообразователя (например, установка реконструируется).

Пеногенератор для тушения пожара пеной средней кратности

Опасные производственные объекты в составе технологических установок могут быть защищены системами пожаротушения с пеной низкой и средней кратности. Пена низкой кратности подается водопенным насадком «Антифайер», который также предназначен для подачи воды для водяного охлаждения (см.выше).

Пена средней кратности подается универсальным генератором пены «Турбопен» на поворотном устройстве с осциллятором. УГП «Турбопен» подает огнетушащую струю в широких диапазонах давлений с высокой проникающей способностью и дальностью подачи.

Проектирование систем пожаротушения технологических установок

При реконструкции опасных производственных и промышленных объектов непросто выдержать противопожарные расстояния, которые предусмотрены действующими нормативными документами. Чтобы обеспечить достаточный уровень пожарной безопасности разрабатываются дополнительные компенсирующие мероприятия. Вынужденные отступления от требований нормативных документов обосновываются в Специальных технических условиях по пожарной безопасности.

При проектировании технологических установок могут браться в расчет зарубежные (как правило, европейские) нормы и стандарты. В таких проектах изначально не соблюдаются некоторые требования национальных стандартов, поэтому следует выбирать компенсирующие мероприятия в СТУ по пожарной безопасности.

Помимо СТУ специалисты Пожнефтехим на этапе проектирования могут дополнительно подготовить следующие документы:

• Концепция противопожарной защиты для технологической установки;
• Раздел «Мероприятия по обеспечению пожарной безопасности» для технологической установки.

Вопросы противопожарной защиты следует решать комплексно. Если в проектной документации заложены некорректные концепции систем противопожарной защиты, проводится их аудит. Это оценка соответствия проектных решений требованиям нормативных документов (ГОСТ, СП и пр.) в области пожарной безопасности с последующей разработкой и согласованием новых СТУ и МОПБ.

Нормативные основания для применения систем пенного пожаротушения на объектах в составе технологических установок

Пожар на технологических установках предполагает немалые экономические потери для владельца предприятия. Поскольку тушение водой для ЛВЖ и ГЖ недопустимо, системы пожаротушения на отдельных объектах призваны локализовать пожар и не допустить его распространение. Системы водяного охлаждения предназначены для охлаждения соседних с загоревшимся объектов.

Согласно п.5.17-18 ГОСТ Р 12.3.047-2012 противопожарная защита технологических процессов должна обеспечиваться «применением установок пожаротушения и водяного орошения (при необходимости - автоматических) и соответствующих видов пожарной техники», а также «устройствами, ограничивающими распространение пожара». Ограничить распространение пожара можно с помощью противопожарных преград, аварийным отключением технологических установок и коммуникаций, применением средств, ограничивающих разлив легковоспламеняющихся и горючих жидкостей.

Сложность тушения пожаров на технологических установках заключается в том, что стационарные установки пожаротушения могут быть выведены из строя в результате взрывов или под длительным воздействием высоких температур. Поэтому помимо локальных стационарных установок пожаротушения предусматривается возможность пожаротушения мобильной пожарной техникой.

Пенообразователи для пожаротушения объектов в составе технологических установок

Согласно п.5.19 ГОСТ Р 12.3.047-2012, «выбор огнетушащих веществ, составов <…> следует проводить на стадии проектирования технологических процессов в зависимости от физико-химических свойств перерабатываемых веществ и средств тушения и сценариев проектных пожаров».

На разных объектах одной технологической установки могут применяться разные пенообразователи. Для тушения полярных жидкостей применяется AFFF/AR и S/AR, для неполярных жидкостей – AFFF. Фторсинтетические пленкообразующие пенообразователи более эффективны для пожаротушения ЛВЖ и ГЖ, чем синтетические. Перед выбором огнетушащего вещества и сочетающегося с ним оборудования, проконсультируйтесь со специалистами Пожнефтехим.

Пожарное оборудование и пенообразователи Пожнефтехим

Пожнефтехим производит пожарное оборудование и пенообразователи «Аквафом» для систем пожаротушения технологических установок, а также различных зданий и помещений нефтегазовых и нефтехимических предприятий:

• пенообразователи «Аквафом» типа AFFF, AFFF/AR, S/AR, S;
• генераторы пены низкой, средней и высокой кратности;
• лафетные стволы;
• вспомогательное пожарное оборудование;
• системы хранения и дозирования пенообразователя;
• блок-контейнеры для пожаротушения – модульные здания с системами дозирования и насосными станциями.

В отечественном законодательстве отсутствуют национальные стандарты на многие типы генераторов пены. При выборе поставщика оборудования гарантией качества и работоспособности пожарного оборудования считается наличие у Производителя оборудования аккредитованного стенда для проведения гидравлических испытаний оборудования, а также предоставление документов:

• лицензия МЧС РФ на осуществление деятельности по монтажу, техническому обслуживанию и ремонту средств обеспечения пожарной безопасности зданий и сооружений (для блочно-модульных зданий);
• свидетельство СРО о допуске к подготовке проектов мероприятий по обеспечению пожарной безопасности объектов капитального строительства, включая особо опасные и технически сложные объекты (для блочно-модульных зданий);
• свидетельство МЧС РФ об аккредитации для проведения расчетов по оценке пожарного риска и подготовке вывода о выполнении (невыполнении) условий соответствия объекта защиты требованиям пожарной безопасности;
• сертификат системы качества ГОСТ ISO 9001;
• включение производителя пожарного оборудование в реестр Национального агентства контроля сварки (НАКС);
• сертификат соответствия, выданный аккредитованным органом МЧС России;
• письменное подтверждение производителя о возможности инспекции производства представителем Заказчика и участия в приемочных испытаниях;
• сертификат (декларация) на соответствие ТР ТС 032/2013 для бака-дозатора;
• обоснование безопасности (ОБ), указанное в п. 45 ТР ТС 032/2013 для бака-дозатора;
• сертификат соответствия требованиям ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.2-98 (исполнение сейсмостойкости 9 баллов по шкале MSK-64) для бака-дозатора (при необходимости);
• расчетное обоснование скорости коррозии внутренней поверхности баков-дозаторов, выполненное аккредитованной организацией (для баков-дозаторов).
