Вертикальный бак-дозатор (БД) «Антифайер»

Вертикальный бак-дозатор (БД) «Антифайер»

ТУ 4854-016-72410778-2009

Общие сведения




Назначение и область применения

Бак-дозатор (БД) «Антифайер» представляет собой систему дозирования, предназначенную для ввода хранящегося в баке пенообразователя в поток воды в магистрали в процентном соотношении, соответствующем типу применяемого пенообразователя. БД «Антифайер» могут применяться в любых стационарных и мобильных установках пенного пожаротушения и совместимы с любым водопенным оборудованием.

БД «Антифайер» используются в установках пенного пожаротушения зданий и сооружений на основе применения спринклерных и дренчерных оросителей, пенных камер, высоконапорных пеногенераторов, водопенных насадков, универсальных генераторов пены низкой, средней и высокой кратности, установок комбинированного пенного тушения и т.д. БД «Антифайер» могут использоваться как с пресной, так и морской водой.

БД «Антифайер» классифицируются:

  • по типу:
    • горизонтальные;
    • вертикальные;
    • сдвоенные вертикальные;
  • по объёму ёмкости для хранения пенообразователя:
    • горизонтальные – от 200 до 17000 л;
    • вертикальные – от 200 до 12000 л;
    • сдвоенные вертикальные – от 2х200 до 2х12000 л.

Отличительные преимущества

  • широкий типоряд по объёму и рабочим диапазонам расхода для дозирования;
  • наличие внутреннего сертифицированного антикоррозийного покрытия бака;
  • возможность изготовления БД «Антифайер» по индивидуальным параметрам;
  • улучшенные технические и эксплуатационные характеристики внутренней эластичной ёмкости;
  • большой выбор опций (дополнительная комплектация контрольно-измерительными приборами и вспомогательным оборудованием).

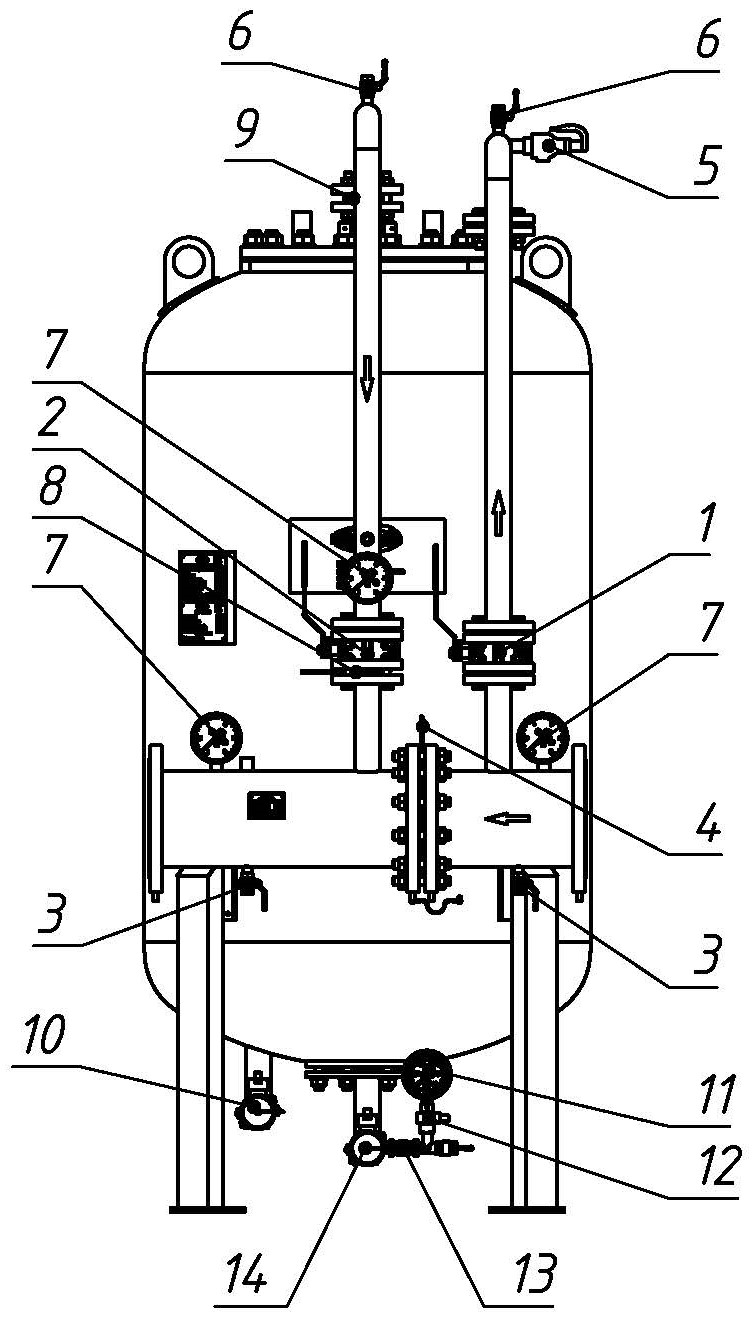

Устройство и принцип работы изделия

Дозирование в БД «Антифайер» осуществляется путём выдавливания пенообразователя из бака в поток воды, проходящий через дозирующее устройство, по трубопроводу через диафрагму с калиброванным отверстием или посредством регулирующего клапана. Для выдавливания пенообразователя из бака используется давление воды, поступающей из водяной магистрали в бак с внешней стороны эластичной ёмкости и вытесняющей пенообразователь из эластичной ёмкости в дозирующее устройство под избыточным давлением по отношению к давлению в выходной части дозирующего устройства.

Технические характеристики

props

Материалы изготовления

По устойчивости к климатическим воздействиям БД «Антифайер» изготавливаются в исполнениях У, ХЛ, УХЛ, Т, ОМ по ГОСТ 15150-69.

  • Климатическое исполнение У, ХЛ, УХЛ: материал трубопроводной обвязки и корпуса бака – сталь 09Г2С с антикоррозийным покрытием;
  • Климатическое исполнение Т, ОМ: материал трубопроводной обвязки и корпуса бака – нержавеющая сталь.

По заказу все типы климатических исполнений баков, дозирующих устройств и обвязки могут быть изготовлены из нержавеющей стали.
Материал изготовления ДШД – латунь. По заказу может быть изготовлен из другого материала.

Основные технические характеристики

Наименование показателяЗначение показателя
Расчётное давление, МПа1,2
Рабочий диапазон давлений, МПа0,6–1,4
Условное давление, МПа1,6
Испытательное давление, МПа, не менее2,4
Температура эксплуатации (без электрообогрева и изоляции), ºСот +5 ºС до +35 ºС
Срок эксплуатации, лет, не менее10

Возможно изготовление БД «Антифайер» с индивидуальными параметрами по заказу.
Дозирующие устройства, применяемые в составе БД «Антифайер», рассчитаны на дозирование пенообразователей всех типов по ГОСТ 50588 (включая пенообразователи типа AFFF/AR, FFFP/AR и S/AR с рабочими концентрациями 0,5 %, 1 %, 3 % и 6 %) с кинематической вязкостью при 20 ºС не более 100 мм2 •с-1 и динамической вязкостью не более 2,5 Па•с.

Габаритные размеры и масса вертикальных БД «Антифайер»

Габаритные чертежи

Показать

Выбрать дозирующее устройство

Выберите объем(л):

Объём ёмкости, V, л

600

А, мм

1150

В, мм

665

М, кг

665

С, мм

545

D, мм

800

H, мм

2200

Объём ёмкости, V, л

1000

А, мм

1350

В, мм

715

М, кг

720

С, мм

685

D, мм

1000

H, мм

2350

Объём ёмкости, V, л

1500

А, мм

1350

В, мм

715

М, кг

860

С, мм

685

D, мм

1000

H, мм

2950

Объём ёмкости, V, л

2000

А, мм

1450

В, мм

750

М, кг

1050

С, мм

735

D, мм

1100

H, мм

3200

Объём ёмкости, V, л

2500

А, мм

1550

В, мм

810

М, кг

1160

С, мм

765

D, мм

1200

H, мм

3400

Объём ёмкости, V, л

3000

А, мм

1720

В, мм

910

М, кг

1250

С, мм

905

D, мм

1400

H, мм

3120

Объём ёмкости, V, л

3500

А, мм

1720

В, мм

910

М, кг

1370

С, мм

905

D, мм

1400

H, мм

3450

Объём ёмкости, V, л

4000

А, мм

1720

В, мм

910

М, кг

1480

С, мм

905

D, мм

1400

H, мм

3780

Объём ёмкости, V, л

4500

А, мм

1920

В, мм

1010

М, кг

1540

С, мм

1005

D, мм

1600

H, мм

3450

Объём ёмкости, V, л

5000

А, мм

1920

В, мм

1010

М, кг

1650

С, мм

1005

D, мм

1600

H, мм

3700

Объём ёмкости, V, л

5500

А, мм

1920

В, мм

1010

М, кг

1760

С, мм

1005

D, мм

1600

H, мм

3950

Объём ёмкости, V, л

6000

А, мм

2120

В, мм

1110

М, кг

1815

С, мм

1105

D, мм

1800

H, мм

3610

Объём ёмкости, V, л

6500

А, мм

2120

В, мм

1110

М, кг

1915

С, мм

1105

D, мм

1800

H, мм

3830

Объём ёмкости, V, л

7000

А, мм

2320

В, мм

1210

М, кг

1960

С, мм

1205

D, мм

2000

H, мм

3520

Объём ёмкости, V, л

7500

А, мм

2320

В, мм

1210

М, кг

2050

С, мм

1205

D, мм

2000

H, мм

3680

Объём ёмкости, V, л

8000

А, мм

2320

В, мм

1210

М, кг

2140

С, мм

1205

D, мм

2000

H, мм

3840

Объём ёмкости, V, л

8500

А, мм

2320

В, мм

1210

М, кг

2230

С, мм

1205

D, мм

2000

H, мм

4000

Объём ёмкости, V, л

9000

А, мм

2320

В, мм

1210

М, кг

2320

С, мм

1205

D, мм

2000

H, мм

4160

Объём ёмкости, V, л

9500

А, мм

2320

В, мм

1210

М, кг

2410

С, мм

1205

D, мм

2000

H, мм

4320

Объём ёмкости, V, л

10000

А, мм

2320

В, мм

1210

М, кг

2500

С, мм

1205

D, мм

2000

H, мм

4480

Объём ёмкости, V, л

10500

А, мм

2320

В, мм

1210

М, кг

2590

С, мм

1205

D, мм

2000

H, мм

4640

Объём ёмкости, V, л

11000

А, мм

2320

В, мм

1210

М, кг

2680

С, мм

1205

D, мм

2000

H, мм

4800

Объём ёмкости, V, л

11500

А, мм

2320

В, мм

1210

М, кг

2770

С, мм

1205

D, мм

2000

H, мм

4960

Объём ёмкости, V, л

12000

А, мм

2320

В, мм

1210

М, кг

2860

С, мм

1205

D, мм

2000

H, мм

5120

Объём ёмкости, V, л

Показать все значения
Объём ёмкости, V, лБД «Антифайер» с дозирующим устройством 3”
А, ммВ, ммМ, кгC, ммD, ммH, мм
60011506656655458002200
1000135071572068510002350
1500135071586068510002950
20001450750105073511003200
25001550810116076512003400
30001720910125090514003120
35001720910137090514003450
40001720910148090514003780
4500192010101540100516003450
5000192010101650100516003700
5500192010101760100516003950
6000212011101815110518003610
6500212011101915110518003830
7000232012101960120520003520
7500232012102050120520003680
8000232012102140120520003840
8500232012102230120520004000
9000232012102320120520004160
9500232012102410120520004320
10000232012102500120520004480
10500232012102590120520004640
11000232012102680120520004800
11500232012102770120520004960
12000232012102860120520005120

Технические характеристики дозирующего устройства диафрагменного типа (ДС)

Выберите дозирующее устройство:

Условный диаметр, мм (дюйм)

65 (2½")

Расход раствора пенообразователя, min-max, л/мин

75-650

Концентрация дозируемого пенообразователя

1 %, 3 %, 6 %

Условный диаметр, мм (дюйм)

80 (3")

Расход раствора пенообразователя, min-max, л/мин

100–900
150–1250

Концентрация дозируемого пенообразователя

1 %, 3 %, 6 %

Условный диаметр, мм (дюйм)

100 (4")

Расход раствора пенообразователя, min-max, л/мин

250–1800
380–2700

Концентрация дозируемого пенообразователя

1 %, 3 %, 6 %

Условный диаметр, мм (дюйм)

150 (6")

Расход раствора пенообразователя, min-max, л/мин

450-3500
4650-5500

Концентрация дозируемого пенообразователя

1 %, 3 %, 6 %

Условный диаметр, мм (дюйм)

200 (8")

Расход раствора пенообразователя, min-max, л/мин

1100-8000

Концентрация дозируемого пенообразователя

1 %, 3 %, 6 %

Условный диаметр, мм (дюйм)

250 (10")

Расход раствора пенообразователя, min-max, л/мин

1680-11000

Концентрация дозируемого пенообразователя

1 %, 3 %, 6 %

Наименование показателяЗначение показателя
ДС-65ДС-80ДС-100ДС-150ДС-200ДС-250
Условный диаметр, мм (дюйм)65 (2½")80 (3")100 (4")150 (6")200 (8")250 (10")
Расход раствора
пенообразователя,
min-max, л/мин
75–650100–900
150–1250
250–1800
380–2700
450–3500
650–5500
1100–80001680–11000
Концентрация дозируемого
пенообразователя
1 %, 3 %, 6 %

По заказу дозирующие устройства могут быть изготовлены с дозированием 0,5 % и с другими диапазонами расходов.

Основные элементы и габаритные размеры дозирующих устройств ДС

Основные элементы дозирующего устройства диафрагменного типа (ДС):
1 – фланец, через который вода из трубопровода установки пожаротушения поступает в дозирующее устройство;
2 – фланец, через который осуществляется отвод воды в направлении бака с пенообразователем;
3 – диафрагма с калиброванным отверстием;
4 – фланец, через который осуществляется подача пенообразователя из бака в дозирующее устройство;
5 – место установки диафрагмы с калиброванным отверстием;
6 – фланец, через который происходит истечение раствора пенообразователя из дозирующего устройства;
7 и 8 – сливные вентили;
9 и 10 – манометры.

Выберите дозирующее устройство:

Размер, мм (дюйм)

65 (2½")

Тип фланцев по ГОСТ 33259-2015 (поз. 1 и 6 на чертеже)

65-16-01-1

Тип фланцев по ГОСТ 33259-2015 (поз. 2 и 4 на чертеже)

50-16-01-1

A, мм

220

B, мм

200

Масса, кг

30

Размер, мм (дюйм)

80 (3")

Тип фланцев по ГОСТ 33259-2015 (поз. 1 и 6 на чертеже)

80-16-01-1

Тип фланцев по ГОСТ 33259-2015 (поз. 2 и 4 на чертеже)

50-16-01-1

A, мм

285

B, мм

215

Масса, кг

40

Размер, мм (дюйм)

100 (4")

Тип фланцев по ГОСТ 33259-2015 (поз. 1 и 6 на чертеже)

100-16-01-1

Тип фланцев по ГОСТ 33259-2015 (поз. 2 и 4 на чертеже)

50-16-01-1

A, мм

295

B, мм

220

Масса, кг

50

Размер, мм (дюйм)

150 (6")

Тип фланцев по ГОСТ 33259-2015 (поз. 1 и 6 на чертеже)

150-16-01-1

Тип фланцев по ГОСТ 33259-2015 (поз. 2 и 4 на чертеже)

50-16-01-1

A, мм

320

B, мм

235

Масса, кг

75

Размер, мм (дюйм)

200 (8")

Тип фланцев по ГОСТ 33259-2015 (поз. 1 и 6 на чертеже)

200-16-01-1

Тип фланцев по ГОСТ 33259-2015 (поз. 2 и 4 на чертеже)

50-16-01-1

A, мм

350

B, мм

240

Масса, кг

100

Размер, мм (дюйм)

250 (10")

Тип фланцев по ГОСТ 33259-2015 (поз. 1 и 6 на чертеже)

250-16-01-1

Тип фланцев по ГОСТ 33259-2015 (поз. 2 и 4 на чертеже)

80-16-01-1

A, мм

380

B, мм

240

Масса, кг

120

Наименование показателяЗначение показателя
ДС-65ДС-80ДС-100ДС-150ДС-200ДС-250
Размер, мм (дюйм)65 (2½")80 (3")100 (4")150 (6")200 (8")250 (10")
Тип фланцев по ГОСТ 33259-2015
(поз. 1 и 6 на чертеже)
65-16-01-180-16-01-1100-16-01-1150-16-01-1200-16-01-1250-16-01-1
Тип фланцев по ГОСТ 33259-2015
(поз. 2 и 4 на чертеже)
50-16-01-150-16-01-150-16-01-150-16-01-150-16-01-180-16-01-1
A, мм220285295320350380
B, мм200215220235240240
Масса, кг30405075100120

Графики гидравлических потерь для дозирующих устройств ДС

Для сравнения двух графиков выберите оба значения.

Выбрать дозирующее устройство ДС
Выбрать дозирующее устройство ДС
Показать все значения
График гидравлических потерь для ДС-65
График гидравлических потерь для ДС-80
График гидравлических потерь для ДС-100
График гидравлических потерь для ДС-150
График гидравлических потерь для ДС-200
График гидравлических потерь для ДС-250

Технические характеристики дозирующего устройства широкого диапазона (ДШД)

Выберите дозирующее устройство:

Условный диаметр, мм (дюйм)

100 (4")

Расход раствора пенообразователя, min-max, л/мин

80–2450

Концентрация дозируемого пенообразователя

1 %, 3 %, 6 %

Условный диаметр, мм (дюйм)

150 (6")

Расход раствора пенообразователя, min-max, л/мин

110–5500

Концентрация дозируемого пенообразователя

1 %, 3 %, 6 %

Условный диаметр, мм (дюйм)

200 (8")

Расход раствора пенообразователя, min-max, л/мин

125–10500

Концентрация дозируемого пенообразователя

1 %, 3 %, 6 %

Условный диаметр, мм (дюйм)

250 (10")

Расход раствора пенообразователя, min-max, л/мин

150–16000

Концентрация дозируемого пенообразователя

1 %, 3 %, 6 %

Наименование показателяЗначение показателя
ДШД-100ДШД-150ДШД-200ДШД-250
Условный диаметр, мм (дюйм)100 (4")150 (6")200 (8")250 (10")
Расход раствора пенообразователя,
min-max, л/мин
80–2450110–5500125–10500150–16000
Концентрация дозируемого
пенообразователя
1 %, 3 %, 6 %

По заказу дозирующие устройства могут быть изготовлены с дозированием 0,5 % и с другими диапазонами расходов.

Основные элементы и габаритные размеры дозирующих устройств ДШД

1 – фланец, через который вода из основной магистрали поступает в дозирующее устройство;
2 – фланец, через который осуществляется отвод воды в направлении бака с пенообразователем;
3 – фланец, через который осуществляется подача пенообразователя из бака в дозирующее устройство;
4 – фланец, через который осуществляется выход раствора пенообразователя из дозирующего устройства;
5 и 6 – сливные краны;
7 и 8 – манометры.

Выберите дозирующее устройство:

Размер, мм (дюйм)

100 (4")

Тип фланца по ГОСТ 33259-2015
(поз. 1 и 4 на чертеже)

100-16-01-1

Тип фланца по ГОСТ 33259-2015
(поз. 2 и 3 на чертеже)

50-16-01-1

A, мм

295

B, мм

200

Масса, кг

65

Размер, мм (дюйм)

150 (6")

Тип фланца по ГОСТ 33259-2015
(поз. 1 и 4 на чертеже)

150-16-01-1

Тип фланца по ГОСТ 33259-2015
(поз. 2 и 3 на чертеже)

50-16-01-1

A, мм

320

B, мм

200

Масса, кг

95

Размер, мм (дюйм)

200 (8")

Тип фланца по ГОСТ 33259-2015
(поз. 1 и 4 на чертеже)

200-16-01-1

Тип фланца по ГОСТ 33259-2015
(поз. 2 и 3 на чертеже)

80-16-01-1

A, мм

350

B, мм

210

Масса, кг

140

Размер, мм (дюйм)

250 (10")

Тип фланца по ГОСТ 33259-2015
(поз. 1 и 4 на чертеже)

250-16-01-1

Тип фланца по ГОСТ 33259-2015
(поз. 2 и 3 на чертеже)

80-16-01-1

A, мм

380

B, мм

230

Масса, кг

170

Наименование показателяЗначение показателя
ДШД-100ДШД-150ДШД-200ДШД-250
Размер, мм (дюйм)100 (4")150 (6")200 (8")250 (10")
Тип фланца по ГОСТ 33259-2015
(поз. 1 и 4 на чертеже)
100-16-01-1150-16-01-1200-16-01-1250-16-01-1
Тип фланца по ГОСТ 33259-2015
(поз. 2 и 3 на чертеже)
50-16-01-150-16-01-180-16-01-180-16-01-1
A, мм295320350380
B, мм200200210230
Масса, кг6595140170

Графики гидравлических потерь для дозирующих устройств ДШД

Для сравнения двух графиков выберите оба значения.

Выбрать дозирующее устройство ДШД
Выбрать дозирующее устройство ДШД
Показать все значения
График гидравлических потерь для ДШД-100
График гидравлических потерь для ДШД-150
График гидравлических потерь для ДШД-200
График гидравлических потерь для ДШД-250

Состав БД «Антифайер» в базовом варианте

1 – отсечной кран на трубопроводе подачи воды в бак;
2 – отсечной кран на трубопроводе подачи пенообразователя в дозирующее устройство;
3 – дренажный кран дозирующего устройства;
4 – кран сброса давления;
5 – предохранительный клапан;
6 – кран развоздушивания системы;
7 – манометр;
8 – калиброванная диафрагма на трубопроводе пенообразователя;
9 – обратный клапан;
10 – дренажный кран бака;
11 – гидромер;
12 – предохранительный клапан (клапанный блок);
13 – отсечной кран;
14 – дренажный кран из полости эластичной ёмкости;
15 – калиброванная диафрагма дозирующего устройства;
16 – ёмкость эластичная (расположена внутри бака);
17 – перфорированный трубопровод (расположен внутри бака).

По заказу изделие может комплектоваться дополнительным оборудованием.

Для просмотра полного описания технических характеристик отправьте заявку или войдите под своим профилем

Видео

video


У Вас есть вопросы или предложения? Оставьте ваши контакты и мы свяжемся с Вами

Заполнение формы означает, что вы ознакомились с политикой конфиденциальности сайта www.pnx-spb.ru.
