Противопожарная защита резервуарных парков

Пожары в резервуарных парках представляют опасность как для самого промышленного объекта, так и для находящихся в непосредственной близости населенных пунктов. Неточности в проектировании, монтаже и техническом обслуживании систем пожаротушения могут иметь последствия социальные, финансовые, экологические, инфраструктурные.

Противопожарная защита резервуарного парка нефти и нефтепродуктов зависит от специфики объекта: какие резервуары установлены на площадке, какие легковоспламеняющиеся и горючие жидкости в них хранятся и в каком объеме. Основной раздел проекта «Мероприятия по обеспечению пожарной безопасности» (МОПБ) должен содержать как нормативное, так и техническое обоснование принимаемых решений. Пожнефтехим имеет опыт в разработке МОПБ для опасных производственных объектов и осуществляет комплекс работ по обеспечению пожарной безопасности по лицензии МЧС РФ.

Система пожарной безопасности включает не только средства пожаротушения, но и внутренние регламенты организации по предотвращению пожара. Среди них:

• Политика организации в области промышленной безопасности, охраны труда, окружающей среды
• Стандарты организации по действиям по обеспечению готовности к ликвидации аварий, корпоративному обучению действиям для пожарной безопасности
• Требования к подрядным организациям, инструкции по организации безопасного проведения огневых, газоопасных и иных работ

Внутренние режимные документы объекта обязательны к исполнению для всех сотрудников и приглашенных специалистов.

Способы тушения пожара в резервуаре

Согласно СП 155.13130.2014 «Склады нефти и нефтепродуктов», основным средством тушения пожаров в резервуарах нефти и нефтепродуктов является пена средней и низкой кратности, подаваемая на поверхность горючей жидкости.

Основные положения по системам пенного пожаротушения прописаны в 123-ФЗ «Технический регламент о требованиях пожарной безопасности». Другие официальные стандарты и своды правил регламентируют применение систем пожаротушения, пожарной техники, пенообразователя (огнетушащего вещества), генераторов пены и др.

Пожнефтехим рекомендует применять для противопожарной защиты резервуарных парков следующие способы пенного тушения:

• подача пленкообразующей низкократной или среднекратной пены сверху на поверхность нефтепродукта с использованием тепловзрывоустойчивых камер низкократной пены в верхнем поясе резервуаров;
• подача низкократной пены через подслойные насадки в толщу нефтепродукта для уменьшения площади горения в резервуарах;
• универсальный способ с подачей пены на поверхность и/или в слой ЛВЖ, ГЖ.

Рабочий раствор пенообразователя подается на поверхность горючего сверху через стенку резервуара с помощью камер низкократной пены «Вега» производства Пожнефтехим. Для подслойного способа подачи необходимы высоконапорный генератор пены ВПГ «Штурм», разрывная мембрана «Щит», насадок НП «Подслойный» Рекомендуется применять фторсинтетические пенообразователи «Аквафом» типа AFFF и AFFF/AR в зависимости от типа горючей /легковоспламеняющейся жидкости в резервуаре. Неполярные жидкости тушатся пенообразователями AFFF, полярные – AFFF/AR.

Принцип работы системы тушения пожаров (пожаротушения) и водяного охлаждения в резервуарах

Охлаждение горящего резервуара и соседних с ним резервуаров типа РВС – это первоочередная задача стационарных установок и пожарных подразделений. Для этого создается установка водяного охлаждения с насосной станцией. В случае пожара она начинает работать как на загоревшемся резервуаре, так и на соседних с ним резервуарах. Для устройства установки водяного охлаждения требуется подземный кольцевой водопровод с пожарными гидрантами. Из него поступает вода и в пенодозаторные (БК-ПТ «Витязь») в системы пенного пожаротушения.

В зависимости от требуемой инерционности, то есть времени ответа системы (через какой промежуток времени система пенного пожаротушения начинает функционировать), в резервуарном парке может применяться централизованная или децентрализованная система хранения и дозирования пенообразователя (СХДП). Пункт хранения и приготовления раствора пенообразователя может находиться на большем или меньшем удалении от резервуара.

Время ответа системы пенного пожаротушения напрямую зависит от длины растворопровода, который соединяет систему хранения и дозирования пенообразователя и защищаемый резервуар. Главная причина несрабатывания системы – применение для тушения пожара не тепло взрывоустойчивых генераторов пены средней кратности и некачественного пенообразователя. Если пенообразователь был произведен не по ГОСТ, он теряет свои свойства до истечения срока годности. При хранении в трубопроводе рабочий раствор разлагается в течение одного-двух месяцев. Проверить огнетушащие свойства пенообразователя можно только в процессе дорогостоящих огневых испытаний в аккредитованных лабораториях с наличием полигона.

Система и установка пожаротушения для резервуаров с горючими жидкостями и резервуарных парков. Обязательное пожарное оборудование.

Особенности пожаротушения резервуаров с ЛВЖ и ГЖ: надслойный и подслойный методы

Пожаротушение резервуаров с легковоспламеняющимися (ЛВЖ) и горючими жидкостями (ГЖ) требует специализированных решений. Основные методы — надслойное и подслойное пожаротушение. В ряде проектов применяется комбинированный подход, сочетающий оба способа для максимальной эффективности.

Надслойное пожаротушение резервуаров:

Система надслойного пожаротушения обеспечивает мягкую подачу пены низкой кратности сверху непосредственно на зеркало горючей жидкости. Это создаёт плотный изолирующий слой между пламенем и воздухом, эффективно перекрывая доступ кислорода.

Современные решения базируются на использовании высокоэффективного оборудования:

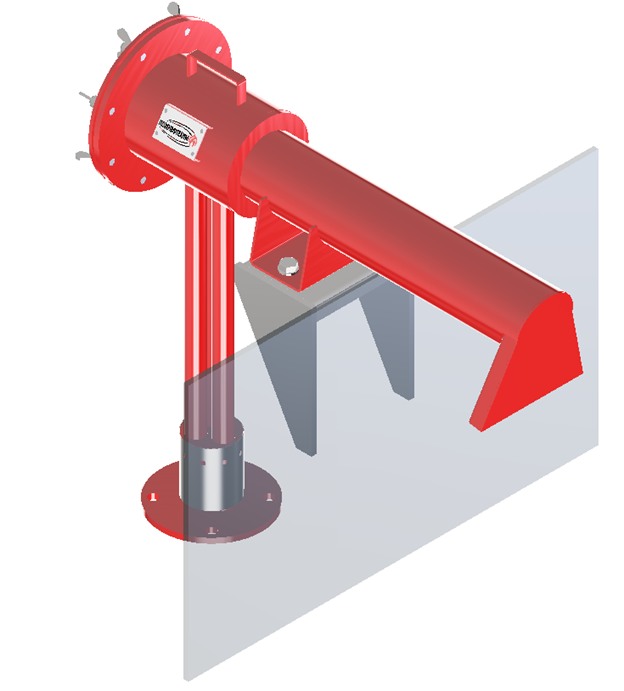

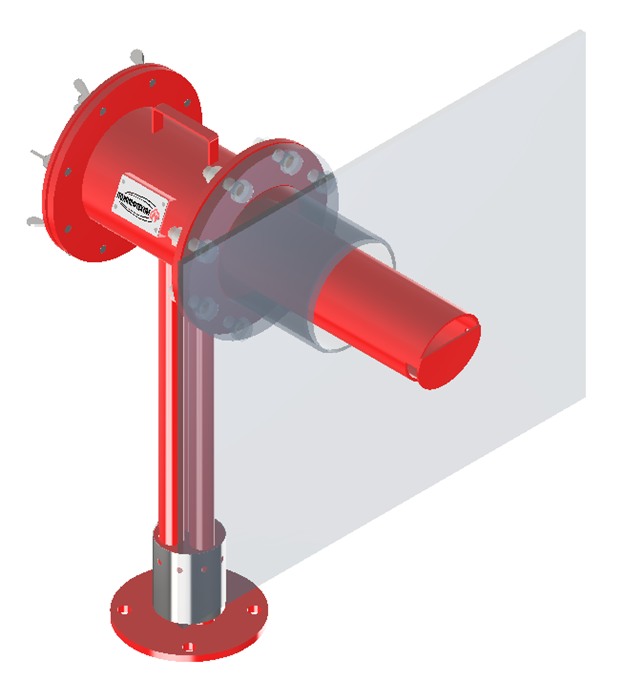

Камера низкократной пены (КНП) «Вега»

Подробнее о КНП «Вега»

Применяется в комплекте с пеносливом типа ПС в составе стационарных установок пенопожаротушения. Обеспечивает подачу низкократной плёнкообразующей пены сверху на поверхность нефти или нефтепродуктов.

Типы резервуаров, оснащаемых КНП «Вега»:

Тип резервуара	Расшифровка
РВС	Вертикальный стальной со стационарной крышей
РВСП	Вертикальный стальной со стационарной крышей и понтоном
РВСПК	Вертикальный стальной с плавающей крышей
ЖБР	Железобетонный резервуар

Подслойное пожаротушение резервуаров:

Система подслойного пожаротушения резервуара включает в себя комплекс устройств, оборудования и фторосодержащий пленкообразующих пенообразователей. Принцип действия подслойного пожаротушения заключается в мягкой подаче низкократной пены в слой горючей жидкости через установленные трубопроводы в нижнем поясе резервуара. Пена распределяется по объему внутренней разводки пенопроводов, и через специальные насадки всплывает на поверхность и образует изолирующую пленку.

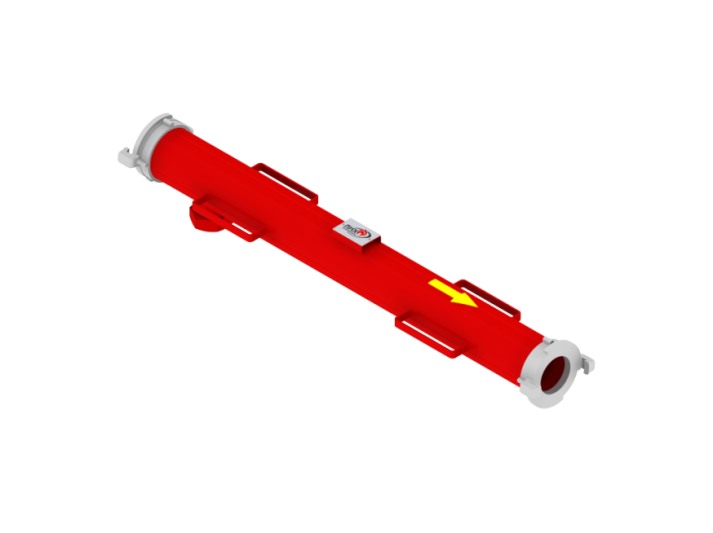

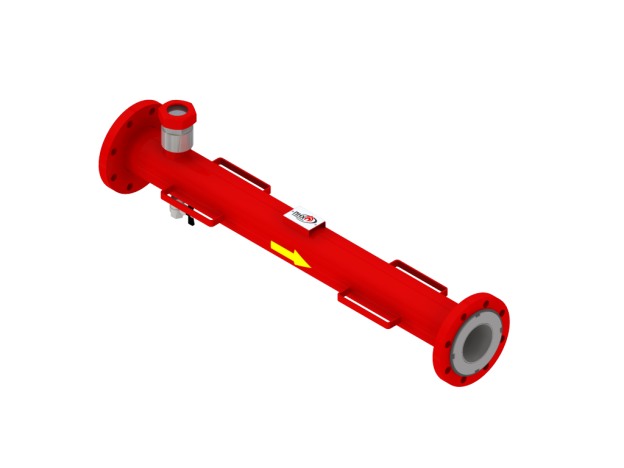

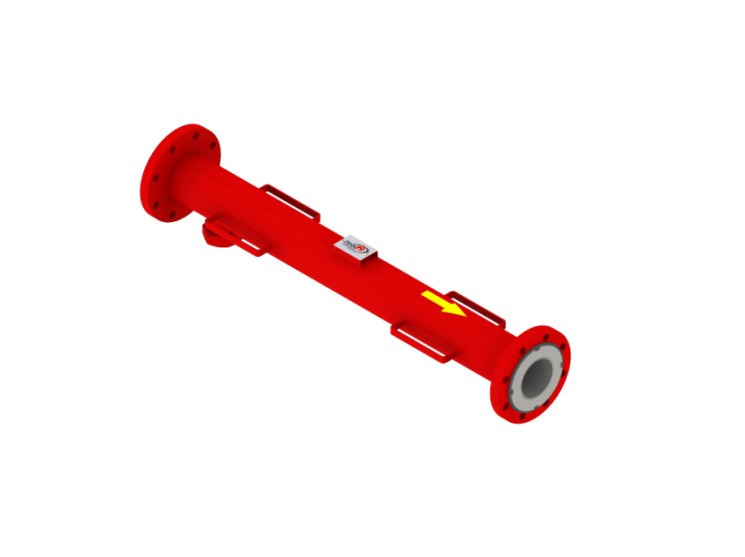

Для реализации подслойного метода компания «Пожнефтехим» рекомендует использовать: Высоконапорный пеногенератор (ВПГ) «Штурм».

Обеспечивает получение пены низкой кратности из 1%, 3% и 6% растворов пенообразователей и подает её в слой нефти или нефтепродукта в условиях противодавления, создаваемого столбом горючего. ВПГ устанавливается на трубопроводе, входящим в резервуар.

Защита сухотрубного пенопровода: разрывная мембрана МР «Щит»

При проектировании систем подслойного пожаротушения резервуаров одной из ключевых задач является предотвращение попадания нефти и горючих жидкостей в сухотрубный пенопровод.

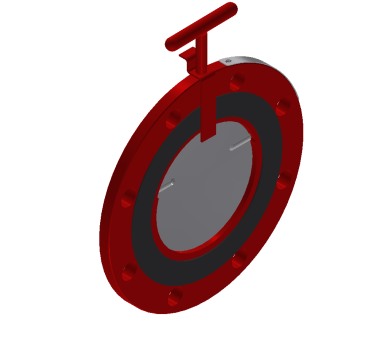

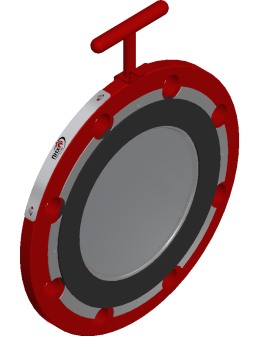

Мембрана разрывная (МР) «Щит» — это специализированное устройство, которое устанавливается на пенопроводе снаружи в непосредственной близости к стенке резервуара и препятствует попаданию горючих жидкостей в сухотрубный пенопровод, в случае активации системы срабатывает автоматически, обеспечивая проход пенного раствора в резервуар.

Подробнее о МР «Щит»

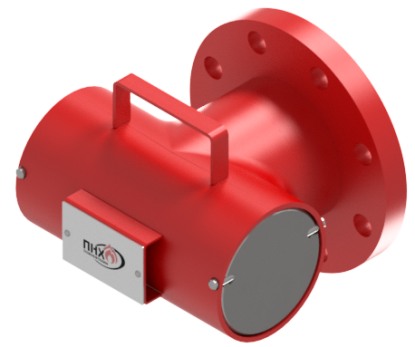

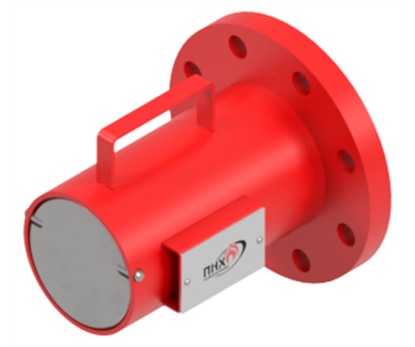

Пенные насадки (ПН) «Подслойный»:

В системах подслойного пожаротушения резервуаров финальный этап подачи пены — ее выход непосредственно в слой горючей жидкости. Для этого используются специализированные пенные насадки, монтируемые на внутренней разводке пенопроводов.

Пенные насадки (ПН) «Подслойный» устанавливаются на внутренней разводке пенопроводов, размещаемой внутри резервуара в слое горючего. Через эти насадки пена низкой кратности поступает из пенопровода в жидкость, после чего всплывает и создает изолирующий слой.

Подробнее о ПН «Подслойный»

• защиту от попадания донных отложений и других включений в трубопровод внутренней разводки пенопроводов (в том числе при работе средств по их размыву);
• минимизацию контакта нефтепродуктов с внутренними стенками пенопроводов за счёт исключения их обращаемости при закрытых клапанах на выходе пенных насадков;
• нормативную скорость истечения низкократной пены в слой горючего.

Пожаротушение резервуаров с легковоспламеняющимися (ЛВЖ) и горючими жидкостями (ГЖ) требует строгой структуры оборудования и последовательности его установки. От правильного выбора компонентов зависит надежность всей системы.

«Пожнефтехим» рекомендует применять оборудование только одного производителяв рамках одной системы пожаротушения. Это обусловлено техническими факторами, которые заложены в каждый элемент системы: - давление разрыва и сопротивление МР; - давление на входе ПН; - давление открытия заслонки.

В проектных решениях всегда должен быть заложен подземный кольцевой водопровод с пожарными гидрантами – это инженерная система, предназначенная для оперативной подачи воды к очагу возгорания с целью его тушения и минимизации последствий пожара, от него будет подаваться вода в пенодозаторные, которые представлены Блок-контейнерами «Витязь» (БК-ПТ «Витязь»).

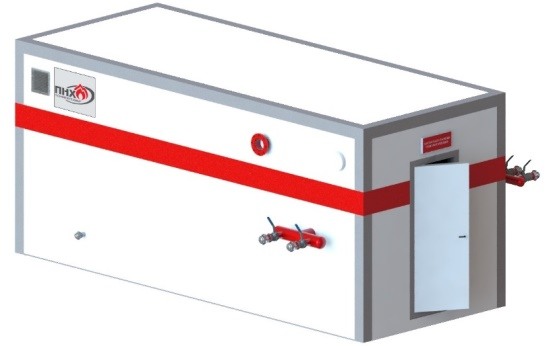

Блок-контейнеры «Витязь» (БК-ПТ): Подробнее о БК-ПТ «Витязь».

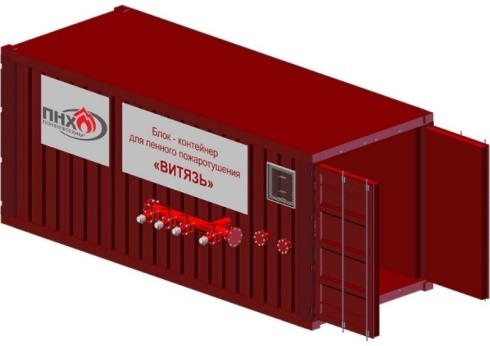

БК-ПТ «Витязь» - это транспортабельные здания (сооружения) каркасной конструкции либо сооружения на базе типовых морских контейнеров в зависимости от требуемой степени огнестойкости, высоты, особенностей размещения технологического оборудования и других факторов. В зависимости от функционального назначения их можно подразделить на:

• пункты хранения и приготовления раствора пенообразователя;
• насосные станции пожаротушения;
• пункты повышения давления;
• опорные пункты пожаротушения с размещением пожарно-технического вооружения и (или) запасов огнетушащих веществ;
• механизированные склады пенообразователя;
• комплексные здания с различными вариантами технологического оборудования и др.

Стоимость БК-ПТ «Витязь» формируется под каждый заказ, в зависимости от проекта.

Типовое наполнение БК-ПТ «Витязь»: оборудование для резервуарных парков

Блок-контейнеры пожаротушения «Витязь» (БК-ПТ) — это готовые модульные решения для оснащения резервуарных парков, объектов хранения ЛВЖ и ГЖ. Внутри каждого контейнера размещается комплекс оборудования, обеспечивающий хранение, дозирование и подачу пенообразователя в систему пожаротушения.

Важно: Под каждый объект рекомендуется разрабатывать индивидуальные проектные решения с учетом типа резервуаров, требуемой степени огнестойкости и производительности системы.

Система хранения и дозирования пенообразователей (СХДП)

Подробнее о СХДП

Это комплекс оборудования, контрольно-измерительных приборов и трубопроводной обвязки, обеспечивающий дозирование в поток воды пенообразователя для тушения пожаров в процентном соотношении, соответствующем показателю его объёмной концентрации

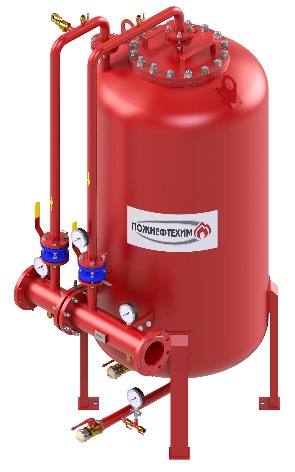

Бак-дозатор «Антифайер»:

Подробнее о Баке-Дозаторе «Антифайер»

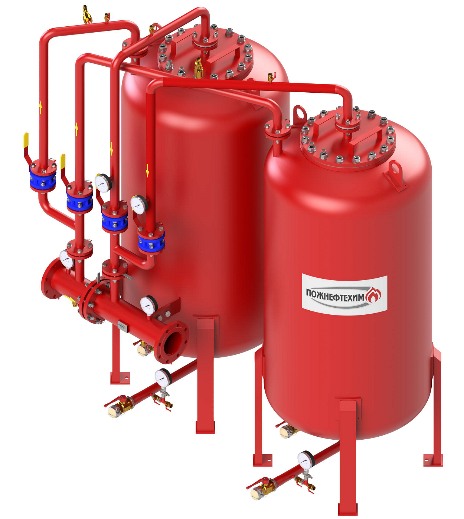

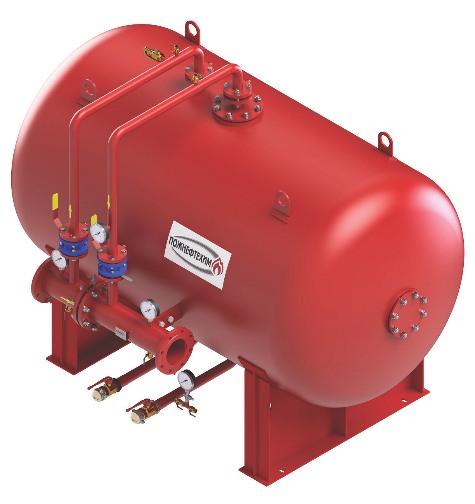

Бак-дозатор «Антифайер» представляет собой систему дозирования, предназначенную для ввода хранящегося в баке пенообразователя в поток воды в магистрали в процентном соотношении, соответствующем типу применяемого пенообразователя и могут применяться в любых стационарных и мобильных установках пенного пожаротушения и совместимы с любым водопенным оборудованием.

Преимущественно выбирают Бак-дозатор как самостоятельную систему хранения и дозирования пенообразователя. Стоит отметить, что при выборе поставщика следует обращать внимание не на цену Бака-дозатора, а на квалификацию сотрудников. Более подробно об ошибках заправки БД можно узнать на странице оборудования.

Подробнее о пенообразователе AFFF и AFFF/AR

Подробнее о Пожарном успокоителе (ПУС)

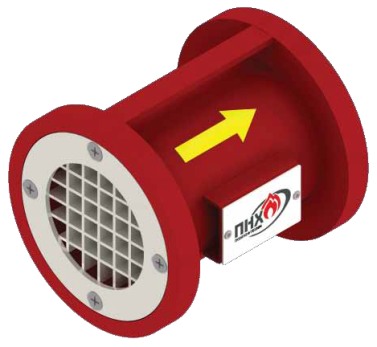

Пожарный успокоитель (ПУС) — это специализированное устройство, предназначенное для преобразования турбулентного потока жидкости в относительно ламинарный.

Конструктивно ПУС представляет собой межфланцевую проставку, которая монтируется в трубопровод между фланцами смежных элементов системы.

Применяется в составе систем (установок) пожаротушения, водяного охлаждения (орошения) перед устройствами подачи воды, пены, дозаторами, приборами КиП и другим оборудованием, где турбулентность потока может привести к нарушению их работоспособности или технических параметров работы.

На каждом этапе подключения оборудования важно помнить о вспомогательной технике. Очаг возникновения пожара, а также характер распространения огня могут быть разными — именно поэтому необходимы универсальные решения для подачи огнетушащих веществ.

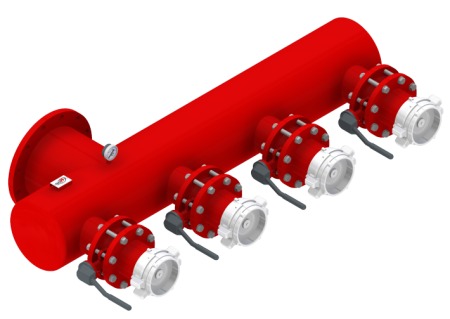

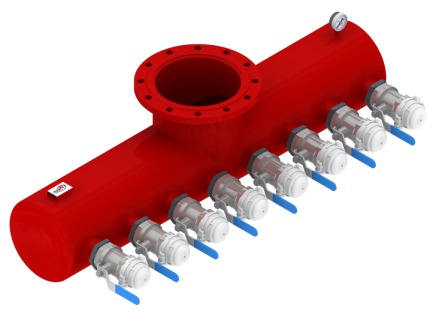

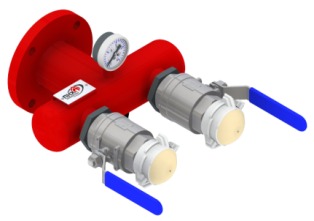

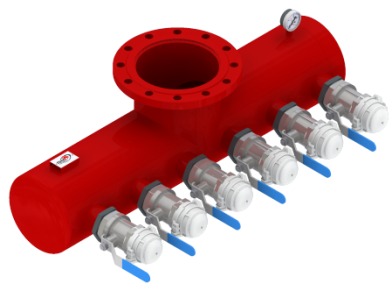

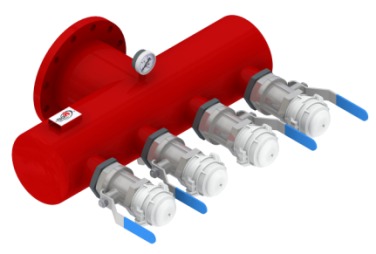

Узел подключения пожарной техники (УПТ)

Подробнее об Узле подключения пожарной техники (УПТ)

Узел подключения пожарной техники (УПТ) применяется для:

- Подачи (отбора) воды или раствора пенообразователя в установках пожаротушения

- Оснащения подводящих трубопроводов стационарных средств пожаротушения (пожарных лафетных стволов, гидромониторов, пеногенераторов и т.п.)

Сценарий использования	Действие
Подача от передвижной техники	Присоединение пожарных рукавных линий и подача воды от передвижной пожарной техники в установку пожаротушения
Отбор раствора из установки	Отбор рабочего раствора пенообразователя из установки пенного пожаротушения
Подача к месту пожара	Использование ручных, возимых, передвижных пенных или универсальных пожарных стволов / пеногенераторов

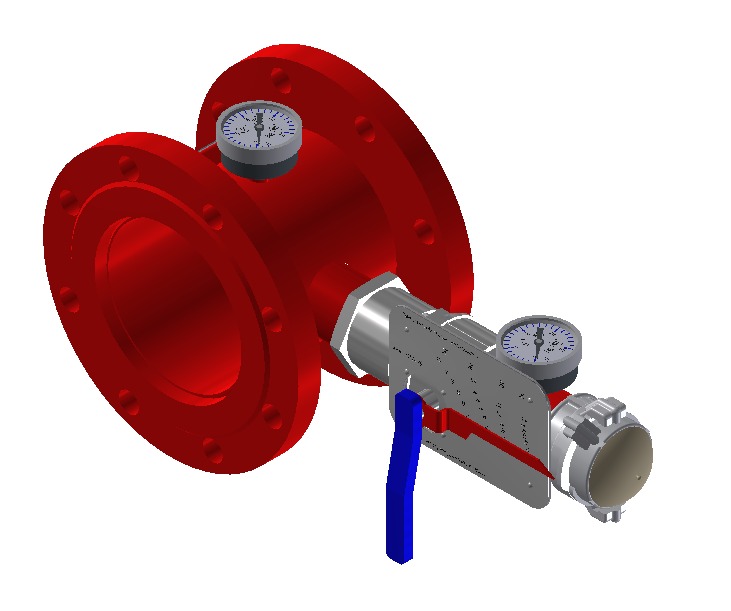

Дозатор напорного пожарного (ДПН) «Фомикс»

Подробнее о ДПН «Фомикс»

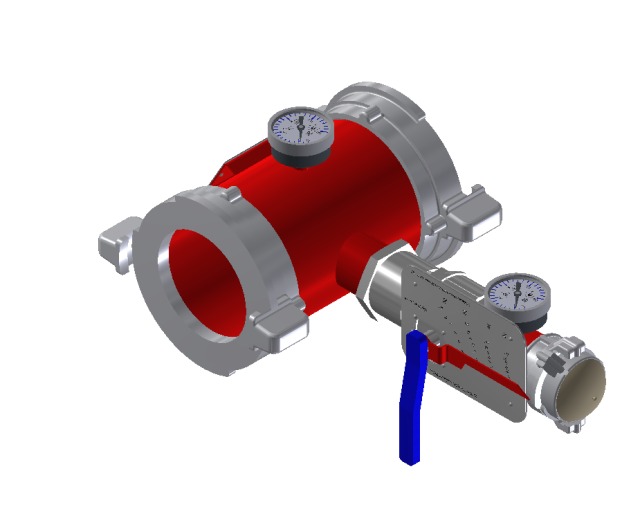

Вместе с УПТ необходимо рассматривать установку ДПН «Фомикс», который представляет собой устройство для дозирования пенообразователя под давлением в поток воды в трубопроводе и получения рабочего раствора с объёмной концентрацией 1 %, 3 % или 6 % в зависимости от типа применяемого пенообразователя. Это необходимо для корректной и эффективной работы УПТ, если случится необходимость дополнительно подключаться к установке.

Пожарный фильтр универсальный (ПФУ) «Тауэр»:

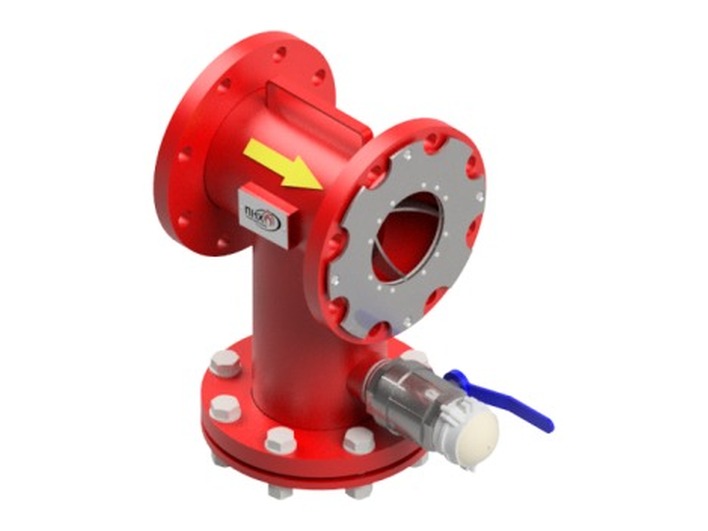

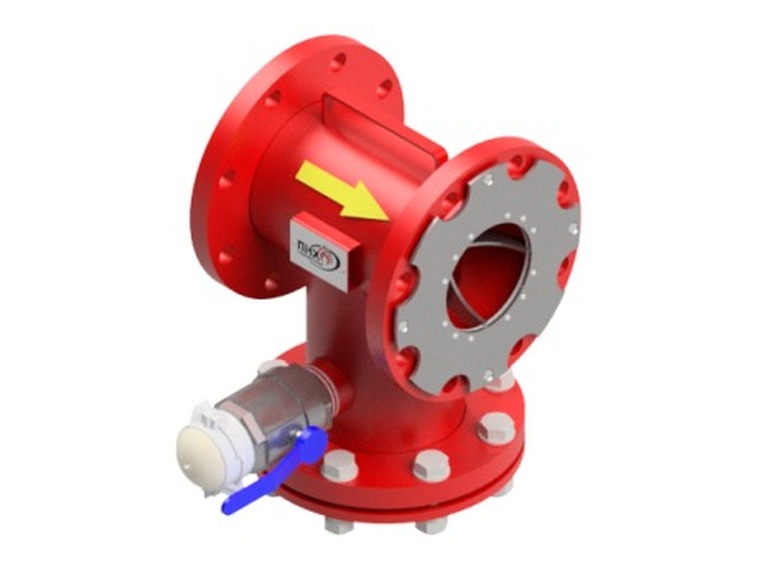

Подробнее о ПФУ «Тауэр»

Пожарный фильтр универсальный (ПФУ) «Тауэр» — это оборудование из списка вспомогательной техники, которое поддерживает эксплуатационные нормы водопровода и систем пожаротушения. Устройство для фильтрования воды, пенообразователей, растворов пенообразователей и других жидкостей.

ПФУ предназначен для защиты от засорения противопожарного оборудования (генераторов пены, водяных стволов, оросителей, дозирующих устройств, лафетных стволов и т.д.) при подаче огнетушащих веществ в зоны горения. Предотвращает выход из строя в период эксплуатации стационарных установок пожаротушения, водяного охлаждения (орошения), водяных завес и др.

Кроме того, ПФУ «Тауэр» способствуют проведению высокоэффективных пусконаладочных работ по промывке трубопроводов, а также предварительных и приёмочных испытаний.

Нормативные требования к оборудованию пожаротушения: пункт А.7 СП 155.13130.2014

Важно: чтобы выбранное оборудование соответствовало Пункту А.7 СП 155.13130.2014 «для установок пожаротушения следует применять пеногенераторы, пеносливы, пенокамеры и иные средства, прошедшие огневые промышленные испытания и рекомендованные к применению в установленном порядке».

Наличие сертификата ТР ЕАЭС 043/2017 не является подтверждением прохождения процедуры огневых промышленных испытаний, так как в применяемых для подтверждения соответствия ГОСТ, указанных в приложении к данному техническому регламенту, соответствующие требования и методика отсутствуют.

Не соблюдение требований А.7 СП 155.13130.2012 является нарушением требований Федерального закона N 123-ФЗ "Технический регламент о требованиях пожарной безопасности".

Выбор пенообразователя и оборудования: низкая или средняя кратность

Традиционная техника пожаротушения «сверху», разработанная в 60-х годах прошлого столетия, заключается в применении пены средней кратности, генератора пены ГПС и синтетического пенообразователя. Пена средней кратности может поступать в резервуар методом жесткой подачи – в этом один из ее минусов. Кроме того, рабочий раствор синтетического пенообразователя S не предохраняет резервуар от повторного возгорания.

Риск повторного воспламенения горючей и легковоспламеняющейся жидкости (у некоторых веществ температура вспышки не более 28 °C) – основная причина выбора фторсинтетических пенообразователей.

Фторсинтетические пенообразователи требуют применения генераторов пены низкой кратности и мягкой подачи пены на стенки внутрь резервуара. Еще один плюс пенообразователей AFFF и AFFF/AR в том, что фторсинтетические пенообразователи применяются как для подачи сверху, так и для подслойного пожаротушения, они не смешиваются с нефтепродуктом и эффективно охлаждают стенки резервуара при веерной подаче пены с помощью КНП «Вега».

Системы (установки) пенного пожаротушения с современными дозаторами (турбинный осевой, балансирующий) требуют применения именно пенообразователей AFFF и AFFF/AR.

Важно, чтобы выбранный пенообразователь соответствовал требованиям пожарного оборудования на объекте, а огнетушащая эффективность была подтверждена испытаниями на полигоне, с учетом качества воды и горючего на объекте. При выборе объемной концентрации, морозостойкости и вязкости фторсинтетического продукта рекомендуем обращаться за консультацией к специалисту компании-производителя.
