Трансформаторы, реакторы. Установки пожаротушения для масляных силовых трансформаторов

Трансформаторы, реакторы. Установки пожаротушения для масляных силовых трансформаторов

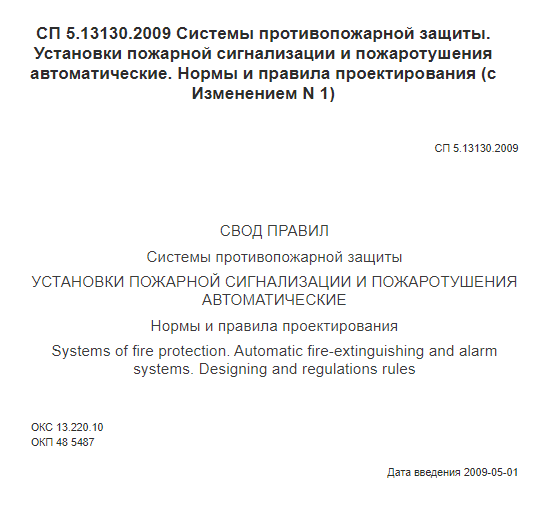

Силовые трансформаторы, масляные трансформаторы, автотрансформаторы (реакторы) входят в состав разных промышленных объектов. Требования к системам и установкам пожаротушения трансформаторов содержатся в СП 5.13130.2009 и в Стандарте Электросетевого Комплекса (СТО).

Свод правил «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические» распространяется на разные промышленные объекты, включая масляные силовые трансформаторы. ВНПБ 29-14 СТО 34.01-27.3-002-2014 распространяется на объекты электросетевого комплекса Российской Федерации и является действующим Стандартом организации «Проектирование противопожарной защиты объектов электросетевого комплекса ОАО «Россети». Общие технические требования».

Объекты и оборудование, подлежащие защите автоматическими установками пожаротушения (АУПТ)

Объект, Оборудование

Нормативное требование

  1. Масляные силовые трансформаторы и реакторы (открытые, закрытые)
СП 5.13130.2009 табл. А4, Стандарт Электросетевого Комплекса Приложение 1
  1. Кабельные сооружения с трансформаторами
СП 5.13130.2009 табл. А4, Стандарт Электросетевого Комплекса Приложение 1
  1. Кабельные сооружения подстанций
СП 5.13130.2009 табл. А4, Стандарт Электросетевого Комплекса Приложение 1
  1. Трансформаторные помещения объектов связи
СП 5.13130.2009 табл. А4

Выбор установки пожаротушения силовых масляных трансформаторов

Тип установки пожаротушения, способ тушения и вид огнетушащего вещества для защиты объектов электросетевого хозяйства и энергетических объектов определяется организацией-проектировщиком с учетом требований Стандарта Электросетевого Комплекса, а также требований СП 5.13130.

Нормативно обосновано применение автоматических установок пожаротушения низкократной пленкообразующей пеной с дренчерными оросителями (водопенными насадками). Выбор пенного пожаротушения позволяет предотвратить повторное возгорание и обеспечивает дотушивание. Это важно, поскольку элементы под напряжением или разогретые элементы повторно воспламеняют трансформаторное масло.

См. требование п. 9.3.9 Стандарта Электросетевого Комплекса: «для предотвращения повторного возгорания (дотушивания) следует применять установку тушения низкократной пленкообразующей пеной с применением водопенных насадков. Для получения низкократной пены должен использоваться рабочий раствор пенообразователя, соответствующего требованиям ГОСТ Р 50588 и имеющего сертификат пожарной безопасности».

Пена низкой кратности, как и вода, эффективно охлаждает технологическое оборудование при пожаре или аварии.

Все объекты энергетического и электросетевого комплекса оснащаются источниками противопожарного водоснабжения, предназначенными для обеспечения наружного, внутреннего пожаротушения и работы автоматических установок пожаротушения. Расчетный расход воды принимается с учетом использования единой системы водоснабжения для АУПТ трансформаторов, кабельных сооружений и других объектов.

См. требование п. 9.1.22 Стандарт Электросетевого Комплекса: «Расчетный расход воды в систему противопожарного водоснабжения ПС принимается по наибольшему расходу, требующемуся на пожаротушение одного пожароопасного объекта, с учетом предусмотренного проектом использования единой системы водоснабжения для автоматического пожаротушения трансформаторов, кабельных сооружений и других объектов».

Далее рассмотрим типовые нормативные решения по защите объектов электросетевого комплекса и других энергообъектов.

Открытые трансформаторы (реакторы). Системы автоматического пожаротушения, АУВПТ

Для защиты автотрансформаторов и реакторов (открытых трансформаторов) должны применяться автоматические установки водяного пожаротушения в соответствии с требованием Стандарта Электросетевого Комплекса или автоматические установки пожаротушения пеной низкой кратности с применением дренчерных оросителей (водопенных насадков).

Применение в качестве исполнительных устройств лафетных стволов и других насадков не отвечает требованиям, предъявляемым к автоматическим установкам водяного пожаротушения (АУВПТ).

Пожнефтехим рекомендует применять сертифицированные по ГОСТ Р 51043-2002 дренчерные оросители специальные «Антифайер»-I для орошения защищаемой поверхности трансформаторов (реакторов). Дренчерные оросители УВПН «Антифайер» производства Пожнефтехим соответствуют требованиям РД 34.15.109-91 «Рекомендации по проектированию автоматических установок водяного пожаротушения масляных силовых трансформаторов».

Благодаря осциллирующему устройству УВПН повышаются эксплуатационные возможности и упрощаются ремонтные работы трансформатора. В то же время, применение стационарных дренчерных оросителей без осциллирующего устройства (в сравнении с «Антифайер»-I) предполагает большую длину трубопроводов и большее количество самих стационарных оросителей.

Дренчерный ороситель УВПН «Антифайер» с осциллятором применяется для тушения пожаров водой и пеной. Благодаря осциллятору орошаемая площадь максимально увеличивается (см. далее схему зависимости угла осцилляции и зоны орошения).

Для выполнения п. 9.1.23 Стандарта Электросетевого Комплекса в части хранения емкости с пенообразователем вне защищаемого помещения или оборудования рекомендуется применять БК-ПТ (блок-контейнер для пожаротушения). Блок-контейнер может применяться для подачи воды для охлаждения оборудования при аварии и для пожаротушения пеной низкой кратности.

Типовое проектное решение. Пример установки пожаротушения открытого трансформатора.
ООО «Пожнефтехим» © 2004-2019

Системы пожаротушения трансформаторов с блоком-контейнером

Блок-контейнер для пожаротушения «Витязь» производства Пожнефтехим – это готовое модульное изделие, в котором предусматривается система дозирования и запас пенообразователя. БК-ПТ изготавливается по требованиям заказчика под индивидуальные проектные решения и поставляется в полной заводской готовности.

Отгрузка передвижного БК-ПТ «Витязь» производства Пожнефтехим для объекта в Перми. Фото: ООО «Пожнефтехим» © 2004-2019

Пример комплектации БК-ПТ «Витязь» баком-дозатором «Антифайер» (модель)

В БК-ПТ размещаются узлы управления и отдельные запорно-пусковые устройства для выполнения обязательного требования п. 9.1.28 Стандарта Электросетевого Комплекса. По СТО не допускается размещение указанного оборудования в подвалах и колодцах по причине вероятного затопления или заполнения нефтепродуктами.

Бак-дозатор с ШАБД в системе пожаротушения трансформатора

Бак-дозатор может быть выбран в качестве системы дозирования пенообразователя в составе установки пожаротушения масляного силового трансформатора. При этом для выполнения обязательного требования п. 9.1.24 Стандарта Электросетевого Комплекса требуется применить бак-дозатор со шкафом автоматики ШАБД.

Шкаф автоматики показывает объем пенообразователя в эластичной емкости. Устройство выводит сигнал на панель управления насосной пожаротушения. Согласно п. 9.1.24 Стандарта Электросетевого Комплекса, «каждая емкость с пенообразователем или его раствором должна оборудоваться сигнализацией допустимого уровня. Импульс от сигнализации должен выдаваться на панель управления насосной станции пожаротушения, на щит управления с постоянным персоналом)».

Бак-дозатор с дозатором широкого диапазона (ДШД) и шкафом автоматики ШАБД

Закрытые трансформаторы (реакторы). Системы автоматического пожаротушения, АУГПТ

Для защиты автотрансформаторов и реакторов, расположенных в закрытых камерах, должны применяться автоматические установки газового пожаротушения (АУГПТ). Расчетного количества (массы) газового огнетушащего вещества (ГОВТ) в установке должно быть достаточно для обеспечения его нормативной огнетушащей концентрации в любом защищаемом помещении или группе помещений, защищаемых одновременно. Централизованные установки кроме расчетного количества ГОВТ должны иметь его 100%-ный резерв.

Для предотвращения повторного возгорания (дотушивания) после срабатывания установки газового пожаротушения следует применять установку тушения низкократной пленкообразующей пеной с применением фторсинтетических пленкообразующих пенообразователей «АКВАФОМ» типа AFFF и специальных дренчерных оросителей (водопенных насадков).

Для получения низкократной пены должен использоваться рабочий раствор пенообразователя, соответствующий требованиям ГОСТ Р 50588 и имеющий сертификат соответствия в области пожарной безопасности (требование п. 9.8.9 Стандарта Электросетевого Комплекса).

Типовое проектное решение. Пример установки пожаротушения закрытого трансформатора. ООО «Пожнефтехим» © 2004-2019

Установка пенного тушения предназначена для предотвращения повторного возгорания после работы установки газового пожаротушения

При аварии или пожаре трансформатора возникает большое количество источников возгорания. Поэтому единственным эффективным средством тушения будет пленкообразующий пенообразователь, который предотвращает повторное возгорание.

Система пенного пожаротушения запускается вручную дежурными службами или пожарными подразделениями с применением дозаторов пожарных напорных «Фомикс». Время работы системы определяется руководителем пожара.

Дренчерный ороситель на поворотном устройстве «Антифайер»-I

Дозатор пожарный напорный стационарный (ДПН-С) «Фомикс»

Лафетный ствол «Антифайер»

В качестве водопенных насадков применяются дренчерные оросители специальные, сертифицированные по ГОСТ Р 51043-2002 «Антифайер»-I на поворотном или фланцевом соединении с функцией саморегулирования СР.

В системе пожаротушения закрытого трансформатора для охлаждения кровли должно обеспечиваться орошение защищаемой поверхности с применением лафетных стволов.

В системе пожаротушения также рекомендуется применять дозатор пожарный напорный стационарный «Фомикс» производства Пожнефтехим.

Дозатор ДПН-С «Фомикс» представляет собой устройство для дозирования пенообразователя под давлением в поток воды в трубопроводе и получения рабочего раствора с объёмной концентрацией 1% или 3%, в зависимости от типа применяемого пенообразователя.

Системы пожаротушения Пожнефтехим для трансформаторов: производство, поставка, сдача в эксплуатацию

Пожнефтехим, производитель оборудования и пенообразователей для систем пожаротушения промышленных объектов, предлагает рассмотреть комплексные системы пожаротушения масляных силовых трансформаторов, а также других объектов электросетевого комплекса, для которых нормативно обосновано применение систем пенного и водяного пожаротушения.

Пожнефтехим ориентирован на полное сопровождение проекта с этапа проектирования и подготовки рабочей документации по пожарной безопасности до приемочных испытаний и сдачи в эксплуатацию. При комплексной поставке специалисты Пожнефтехим ведут шефмонтаж и пуско-наладку установки пожаротушения, а также предлагают расширенную гарантию на пенообразователь при закупке у нас системы дозирования и пенообразователя.
