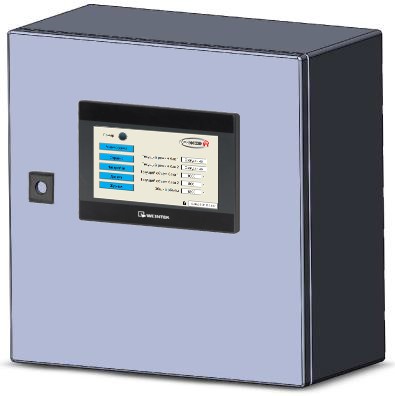

Шкаф автоматики бака-дозатора ШАБД-202

Назначение и область применения

ШАБД-102 – шкаф автоматики бака-дозатора, предназначенный для измерения, индикации, архивирования сведений об уровне пенообразователя и выдачи сигналов об оставшемся объёме в режиме реального времени в автоматическую систему управления пожаротушением. ШАБД может применяться со всеми типами баков-дозаторов.

Установка ШАБД позволяет выполнить требования п. 5.1.12 ГОСТ Р 50800 (сигнализация об аварийном уровне в резервуаре) и п. 6.9.20 СП 485.1311500.2020 (обеспечение АУП устройством визуального или автоматизированного контроля уровня пенообразователя в баке с пенообразователем).

Шкаф автоматики бака-дозатора ШАБД-202 позволяет контролировать уровень пенообразователя внутри бака и выдавать информацию:

• в виде аналоговых сигналов 4…20мА;
• в виде дискретных сигналов о достижении заданного уровня;
• в цифровом формате по интерфейсу RS-485;
• в цифровом формате по интерфейсу Ethernet.

Отличительные преимущества

• цветная сенсорная панель оператора 7 дюймов для ввода и отображения информации;
• вывод информации в АСУТП (автоматическую систему управления технологическим процессом) верхнего уровня осуществляется с помощью различных видов сигналов (релейные, аналоговые, цифровые), что позволяет подключить шкаф автоматики бака-дозатора к любому виду оборудования;
• удобное размещение элементов для облегчения монтажных и ремонтных работ;
• парольная защита настроек от несанкционированного доступа;
• архив событий;
• использование расходомеров с любым значением импульсного сигнала;
• возможность применения аналоговых расходомеров.

Основные технические характеристики

Технический параметр	Вариант исполнения – ШАБД-202	Вариант исполнения – ШАБД-202 Ех
Напряжение питания	85...264В / 47-63 Гц
Потребляемая мощность, не более	30 Вт
Максимальный ток/напряжение реле дискретных выходов	5А/250В
Габаритные размеры (без учета сальниковых вводов), не более	400x400x200 мм	710х510х440 мм
Масса изделия, не более	12 кг	80 кг
Степень пылевлагозащиты, не менее	IP54	IP66
Степень взрывозащиты		1Ex db [ib] IIB+H2 T5 Gb
Климатическое исполнение по ГОСТ 52931-2008/климатическая категория по ГОСТ 15150-69	В4/УХЛ4	УХЛ1
Температура окружающего воздуха	0.... +50 °С	-5…+60 °С
Высота над уровнем моря, не более	2000 м
Встроенные интерфейсы*	USB, 2xRS-485, Ethernet

Комплектация ШАБД-102

В комплектацию ШАБД входят:

Шкаф автоматики ШАБД-102	1 шт.	Кабель КПСЭнг-FRLS 1х2х0,5	10 (20)* м
Датчик давления 0-0,1 МПа, выход 4…20мА	1 (2)* шт.
Предохранительный клапан	1 (2)* шт.
Расходомер-счётчик	1 (2)* шт.
Бирки кабеля	10 шт.
Кабельная стяжка	10 шт.

* Комплектация зависит от количества контролируемых баков.

Для просмотра полного описания технических характеристик отправьте заявку или войдите под своим профилем

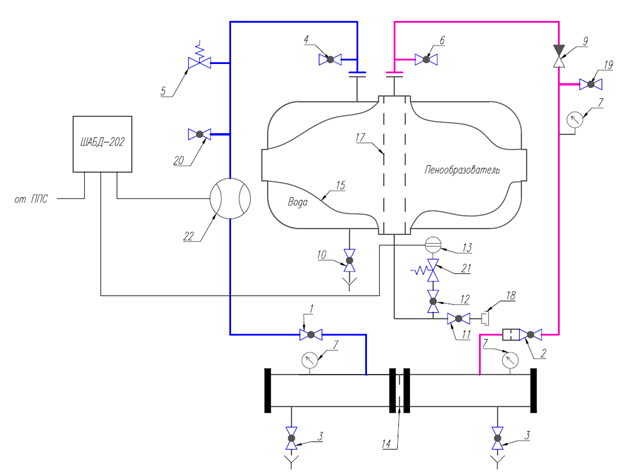

Принципиальная схема установки ШАБД на бак-дозатор

Подключение питания осуществляется медным кабелем ВВГнг-FRLS 3х1,5, или аналогичным. Подключение датчиков давления осуществляется кабелем КПСЭнг-FRLS 1х2х0,5, входящим в комплект поставки. Подключение герконовых датчиков расходомеров осуществляется непосредственно в шкаф автоматики (длина 2 м). При увеличении длины возможно использование контрольного кабеля, например, МКЭШвнг(А)-LS 1х2х0,75, или аналогичного с подключением через клеммную коробку.

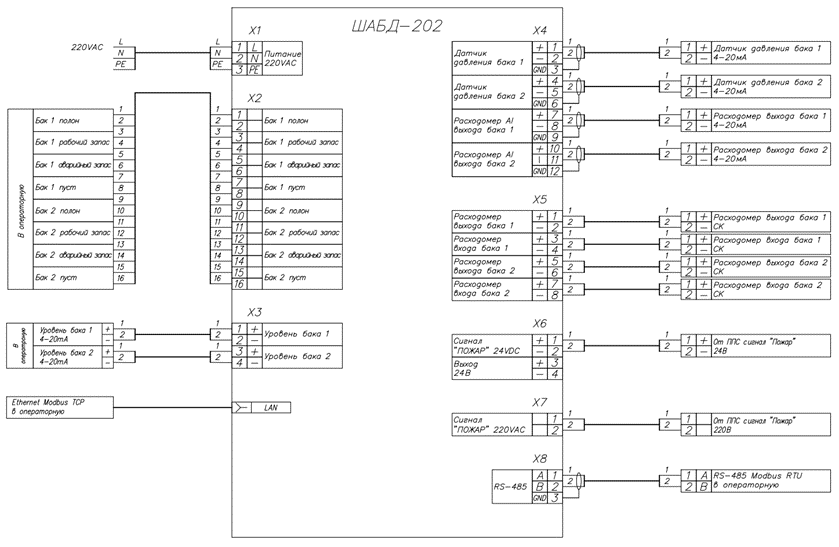

Схема внешних подключений ШАБД-102 (при установке на сдвоенный бак-дозатор)

Контроль уровня пенообразователя при заправке производится косвенно, с помощью датчика давления, встроенного в линию заправки пенообразователя, и расходомера с импульсным сигналом. Переключение в режим дозирования происходит при подаче сигнала о начале тушения от пожарного пульта либо от других устройств. Напряжение сигнала может быть 24 DC либо 220 В АС.

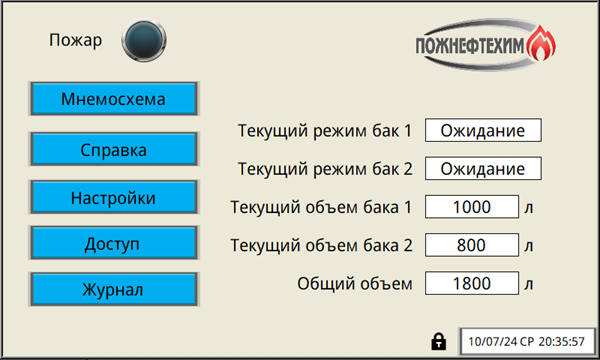

На сенсорный экран, расположенный на лицевой панели шкафа, выводится следующая информация:

• текущий режим работы;
• объём пенообразователя в литрах, объём в процентах;
• текущая дата, время;

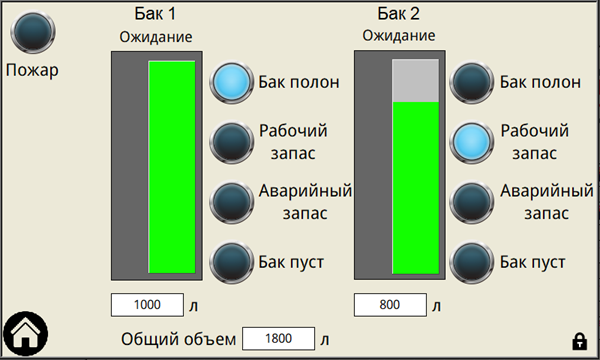

• светодиоды отображают выдачу сигналов «бак полон», «аварийный запас», «бак пуст» для каждого бака. Уставки срабатывания «аварийный запас» и «бак пуст» в процентах возможно задавать из меню.

Вывод информации в АСУТП верхнего уровня осуществляется с помощью различных видов сигналов: релейные, аналоговые, цифровые.

---

Релейные выходы

Для каждого бака предусмотрено 3 релейных выхода, позволяющих выдавать сигналы:

• «бак полон», когда уровень пенообразователя в баке более 95%;
• «рабочий запас», когда уровень пенообразователя ниже 95% и выше аварийного уровня (по умолчанию 60%);
• «аварийный запас», когда уровень пенообразователя достигает аварийного уровня (по умолчанию 60%);
• «бак пуст», когда уровень пенообразователя снижается до минимального уровня (по умолчанию 20%).

---

Аналоговые выходы

Аналоговые выходы позволяют выдавать уровень баков в формате 4…20 мА.

---

Цифровые выходы

Подключение по цифровым интерфейсам позволяет получать все параметры со шкафа автоматики, а также изменять настройки.

Подключение возможно по Ethernet, RS-485.

---

ШАБД ведёт архив событий. Сохраняются дата и время запуска системы, объём пенообразователя и расход.

Пароль на меню настроек позволяет ограничить несанкционированный доступ к установкам ШАБД-202.

Прибор калибруется один раз при установке и заправке, не требует обслуживания.

Оператору после срабатывания системы тушения необходимо будет переводить прибор в режим «заправка» во время дозаправки пенообразователя.

Подготовка бака к работе

При первой заправке бака-дозатора производится калибровка. Для этого ШАБД-202 необходимо перевести в режим «заправка». Затем нужно задать две точки на графике, сопоставляя объём пустого бака с показаниями АЦП (аналого-цифрового преобразователя) датчика давления и объём заполненного известным количеством пенообразователя бака с соответствующим показанием датчика давления. Датчик давления установлен на линии заправки пенообразователя. При калибровке водоподводящие трубопроводы от дозатора должны быть перекрыты, дыхательный клапан сверху открыт. После заправки необходимо закрыть дыхательный клапан, перекрыть линию заправки пенообразователя.

Последовательность действий отображается на экране в режиме калибровки.

---

Алгоритм расчёта объёма, где:

V0- минимальный объём бака (бак пуст);

Vmax – максимальный объём бака (бак полон);

Vx – текущий объём пенообразователя в баке;

V1 – некоторый известный объём, залитый в бак (для калибровки);

А0 –показания АЦП, соответствующие уровню «бак пуст»;

Ax –текущие показания АЦП.

Во время заправки бак-дозатор находится в дежурном режиме.

---

Режим «заправка»

Когда прибор находится в режиме «заправка», на дисплее отображается текущий режим работы, уровень пенообразователя в баке-дозаторе в литрах и процентах, текущая дата и время. Объём бака прибор рассчитывает исходя из показаний, полученных от датчика давления.

---

Режим «пожар» (дозирование)

Во время пожара на ШАБД должен поступить сигнал «пожар», после которого производится запуск насосов/открытие задвижек подачи воды, открытие задвижек к баку от дозатора. Шкаф автоматики переходит в режим «дозирование», сохраняет в памяти объём пенообразователя, находящийся в баке. Во время тушения происходит расчёт расхода пенообразователя по показаниям расходомера. После завершения пожара необходимо перекрыть задвижки на подачу воды в бак и подачу пенообразователя, снять сигнал «Пожар». ШАБД сохраняет в архив расход, совершённый за время тушения, и переходит в режим «ожидание», показывая на дисплее текущий объём пенообразователя. При повторном срабатывании системы тушения шкаф опять переходит в режим «дозирование», продолжает вести расчёт оставшегося пенообразователя и создает в архиве следующую запись.

---

Заправка

Алгоритм заправки пенообразователя после срабатывания системы дозирования:

1. Слить воду из бака, открыв кран слива воды и открыв дыхательный клапан.

2. Перевести ШАБД в режим «заправка». В данном режиме бак будет получать информацию об объёме, находящемся в баке, от датчика давления.

3. Произвести дозаправку пенообразователем.

4. Перекрыть дыхательный клапан и клапан слива воды.

5. Перевести ШАБД в режим «ожидание».

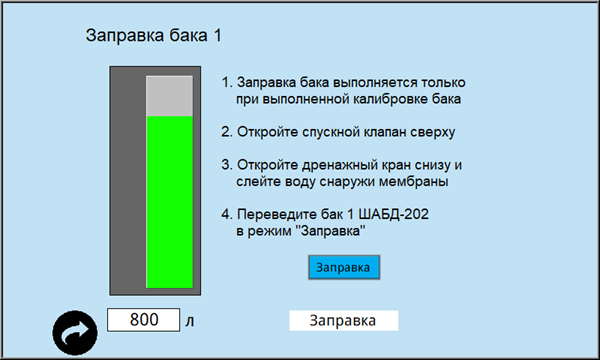

В режиме заправки на экране есть подсказки с последовательностью действий.

Бак-дозатор готов к работе.
