Пожнефтехим – специализированная компания по обеспечению противопожарной защиты промышленных объектов. ГК «Пожнефтехим» основана в 2004 году. У нас собственное производство пожарного оборудования и огнетушащих веществ (5 производственных цехов общей площадью 4000 м²). Компания располагает уникальной базой для проведения ОКР и НИОКР.

Содержание

1. Системы и установки пенного пожаротушения
1. Область применения на промышленных и производственных объектах
2. Преимущества пенного пожаротушения
2. Примеры установок пожаротушения Пожнефтехим (логические схемы)
1. Пожарное оборудование и пенообразователи Пожнефтехим для установок пожаротушения
2. Техническое обслуживание установок пенного пожаротушения Пожнефтехим
3. Нормативные основания для применения установок пенного пожаротушения
1. Пенное пожаротушение в российских и международных стандартах
2. Российские стандарты по проектированию систем и установок пенного пожаротушения
3. Классификация установок пенного пожаротушения по российским нормам
4. Заказать, рассчитать, получить консультацию по установкам пенного пожаротушения

1. Системы и установки пенного пожаротушения

Пенное пожаротушение – комплекс действий с целью ликвидации возникшего пожара. В качестве огнетушащего вещества в системах и установках пенного пожаротушения используется раствор пенообразователя или смачивателя. Пожарное оборудование для систем включает генераторы пены, системы хранения и дозирования пенообразователя, пожарные фильтры, дозаторы и пр.

Пожнефтехим рекомендует применять современные эффективные установки пенного пожаротушения. Заказчик в нашем лице привлекает компанию, ответственную за проектирование производство, шефмонтаж, пусконаладку и сопровождение при дальнейшей эксплуатации комплекса пожарного оборудования и пенообразователя.

Преимущества пенного пожаротушения

---

---

Применение установок пенного пожаротушения позволяет эффективно изолировать горючее от окислителя и охладить очаг горения. При этом существенно сокращается расход воды и эффективно ограничивается распространение пламени.

Воздушно-механическая пена подразделяется на низкократную, среднекратную и высокократную. В зависимости от кратности пены установки пенного пожаротушения подразделяются на установки (системы) для тушения по площади и установки объемного пожаротушения. Существует также способ подслойного тушения нефти и нефтепродуктов в резервуарах с ЛВЖ и ГЖ.

При выборе способа пожаротушения, в соответствии с «Техническим регламентом о требованиях пожарной безопасности» №123-ФЗ от 22 июля 2008 года, следует провести идентификацию объекта защиты по классу функциональной пожарной опасности, степени огнестойкости, категории зданий, сооружений и помещений по пожарной и взрывопожарной опасности (для производственных объектов).

2. Примеры установок пожаротушения Пожнефтехим (логические схемы)

	Общий вид (логическая схема) установки пенного пожаротушения Пожнефтехим для резервуара ЛВЖ и ГЖ. Резервуары входят в состав объектов по переработке нефти и нефтепродуктов. Масштабные системы пожаротушения требуются для резервуарных парков – складов для хранения нефтепродуктов. На объекте требуются системы пенного пожаротушения и водяного охлаждения. Применяется пена низкой или низкой и средней кратности, в зависимости от способа тушения. Подробнее
	Общий вид (логическая схема) установки пожаротушения Пожнефтехим для резервуара СУГ. Противопожарная защита объектов с хранением сжиженного углеводородного газа предполагает водяное орошение объектов автоматическими дренчерными установками и лафетными стволами, устройство водяных завес, а также пенное пожаротушение обвалований и производственных зданий. Подробнее
	Общий вид (логическая схема) установки пожаротушения Пожнефтехим для резервуара СПГ. Особенность резервуарных парков СПГ заключается в том, что при возникновении пожара необходимо защищать окружающие объекты от непосредственного воздействия очага горения водяным орошением. Таким образом, активная противопожарная защита обеспечивается стационарными установками водяного орошения, пожарными лафетными стволами, водяными завесами. Подробнее
	Общий вид (логическая схема) установки пенного пожаротушения Пожнефтехим для помещений категории А, В1, склады и складские помещения с хранением ЛВЖ и ГЖ по СП 485.1311500.2020, а также продуктовых насосных, складов, складских зданий и помещений по СП 155.13130.2014. Данными системами противопожарной защиты оснащаются помещения, в которых хранятся продукты легкой, пищевой, химической, деревообрабатывающей промышленности, сельскохозяйственная продукция, лакокрасочные и горюче-смазочные материалы. Подобные склады входят в состав многих производственных и промышленных объектов. Применяются системы пожаротушения пеной низкой, средней или высокой кратности, в зависимости от особенностей объекта. В отдельных случаях рекомендуется тушение водой со смачивателем. Выбор огнетушащего вещества осуществляет проектная организация в зависимости от специфики пожарной опасности складируемых ценностей. Подробнее
	Общий вид (логическая схема) установки пенного пожаротушения Пожнефтехим для самолетного ангара. В системах противопожарной защиты ангаров применяется пена высокой кратности. Допустимо применение пены низкой и средней кратности, а также воды со смачивателем. Выбор огнетушащего вещества осуществляет проектная организация в зависимости от специфики объекта. Подробнее
	Общий вид (логическая схема) установки пенного пожаротушения Пожнефтехим для причального комплекса. Здесь организованы сливоналивные операции по перевалке нефтепродуктов. На объекте требуются системы пенного пожаротушения и водяного охлаждения. Применяется пена низкой кратности. Подробнее
	Общий вид (логическая схема) системы пожаротушения Пожнефтехим для масляного силового трансформатора. Данный объект следует защищать системой с первоначальной фазой подачи низкократной пленкообразующей пены для снижения интенсивности или ликвидации горения с одновременным водяным охлаждением. Подробнее

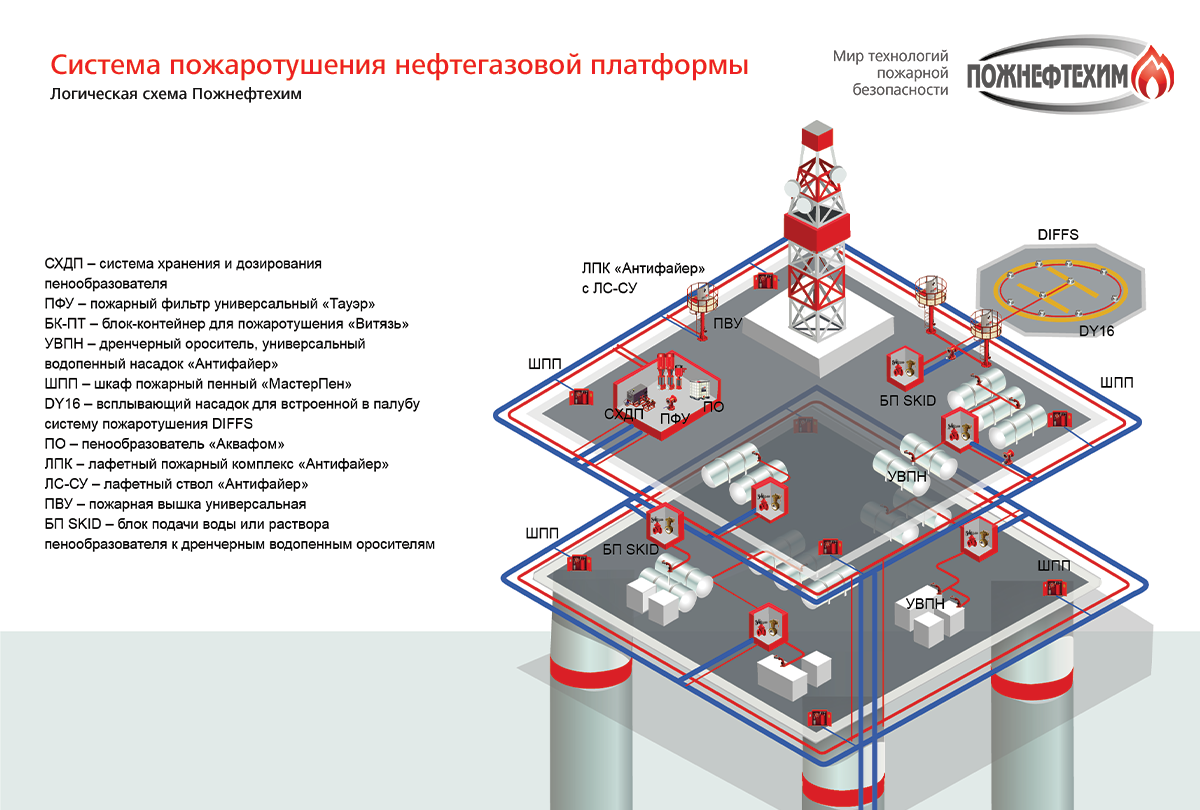

	Общий вид (логическая схема) установки пожаротушения Пожнефтехим для нефтегазовой платформы. При проектировании системы противопожарной защиты объекта и выборе централизованной или распределенной систем дозирования рекомендуется учитывать инерционность, объем технического обслуживания и периодичность смены пенообразователя. Подробнее
	Общий вид (логическая схема) установки пенного пожаротушения Пожнефтехим для железнодорожной сливной, наливной или сливоналивной эстакады. В системах противопожарной защиты эстакад применяется пена низкой кратности. Рекомендуется применение генератора пены с осциллятором для повышения площади охвата и более эффективного пожаротушения. Подробнее
	Общий вид (логическая схема) установки пенного пожаротушения Пожнефтехим для автоналивной эстакады (пункт автоналива). В системах противопожарной защиты эстакад применяется пена низкой или средней кратности. Рекомендуется применение генератора пены с осциллятором для повышения площади охвата и более эффективного пожаротушения. Подробнее
	Общий вид (логическая схема) системы пожаротушения установки тактового налива – современной ж/д сливоналивной эстакады. Для противопожарной защиты объекта применяются стационарные установки пенного пожаротушения и системы с пенными пожарными шкафами типа ШПП. Дополнительно применяется водяное охлаждение несущих конструкций и перекрытий на основе лафетных пожарных комплексов (ЛПК). Подробнее
	Общий вид (логическая схема) установки пенного пожаротушения Пожнефтехим для вертолетной площадки (вертодрома). В системах противопожарной защиты вертолетных площадок применяется пена низкой или средней кратности, а также система DIFFS с всплывающими насадками M-DY16. Требуется система пожаротушения пеной низкой или средней кратности, на усмотрение проектной организации. Подробнее
	Общий вид (логическая схема) установки пенного пожаротушения Пожнефтехим для технологической установки (наружной установки). Согласно стандартам, технологические установки требуют оснащения системами водяного орошения. Пенное пожаротушение применяется локально для защиты объектов в составе установок. Применяются системы пожаротушения пеной низкой или средней кратности, в зависимости от особенностей объекта. Подробнее

2.2. Пожарное оборудование и пенообразователи Пожнефтехим для установок пожаротушения

Пожнефтехим, российский производитель пожарного оборудования и пенообразователей для установок пенного пожаротушения, предлагает комплексные поставки компонентов системы на объект. Специалисты нашей организации помогут выбрать сочетающиеся по техническим характеристикам компоненты системы, чтобы проектная документация прошла согласования в надзорных органах и приемочные испытания на объекте прошли успешно.

Вы можете получить электронный или печатный каталог продукции Пожнефтехим для пенного пожаротушения, обратившись к нам через форму обратной связи на сайте. Или узнайте больше о пожарном оборудовании и пенообразователях у наших менеджеров.

2.3. Техническое обслуживание установок пенного пожаротушения Пожнефтехим

Пожнефтехим выпускает пожарное оборудование и пенообразователи высокого качества, в строгом соответствии с ГОСТами и другими действующими нормативными документами. Специалисты Пожнефтехим осуществляют гарантийное и постгарантийное обслуживание пожарной продукции, которая была поставлена на объект.

Если компания отвечала за полный комплекс работ по установке пенного пожаротушения (от проектирования до пусконаладки и сдачи в эксплуатацию), мы осуществляем гарантийное обслуживание данной установки пожаротушения.

3. Нормативные основания для применения установок пенного пожаротушения

3.1. Пенное пожаротушение в российских и международных стандартах

Пенное пожаротушение включено в основные российские и международные нормативные документы в области пожарной безопасности. Среди международных и зарубежных стандартов, которые касаются установок пенного пожаротушения, следует выделить:

• NFPA® 11  Standard for Low-, Medium-, and High-Expansion Foam
• ISO 7076-1:2012 Fire protection - Foam fire extinguishing systems
• NORSOK STANDARD S-001 Technical safety
• EN 13565-1:2003+A1 Fixed firefighting systems - Foam systems

3.2. Российские стандарты по проектированию систем и установок пенного пожаротушения

Проектирование установок пенного пожаротушения на территории Российской Федерации осуществляется на основании следующих основных нормативных документов:

• Федеральный закон 123-ФЗ от 22.07.2008 «Технический регламент о требованиях пожарной безопасности» с изменениями на 29 июля 2017;
• Федеральный закон 384-ФЗ от 30.12.2009 «Технический регламент о безопасности зданий и сооружений» с изменениями на 02 июля 2013;
• ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования;
• ГОСТ 12.3.046-91 Система стандартов безопасности труда. Установки пожаротушения автоматические. Общие технические требования;
• ГОСТ Р 12.3.047-2012 Система стандартов безопасности труда (ССБТ). Пожарная безопасность технологических процессов. Общие требования. Методы контроля;
• ГОСТ Р 50800-95 Установки пенного пожаротушения автоматические. Общие технические требования. Методы испытаний;
• ГОСТ Р 50588-2012 Пенообразователи для тушения пожаров. Общие технические требования и методы испытаний (с Поправкой);
• СП 485.1311500 Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования;
• СП 135.13130 Вертодромы. Требования пожарной безопасности;
• СП 154.13130.2013 Встроенные подземные автостоянки. Требования пожарной безопасности;
• СП 155.13130.2014 Склады нефти и нефтепродуктов. Требования пожарной безопасности;
• Правила Российского Морского Регистра Судоходства;
• Международная организация гражданской авиации Doc 9261-AN/903 «Руководство по вертодромам»;
• ВСН 12-87/ММФ Причальные комплексы для перегрузки нефти и нефтепродуктов. Противопожарная защита. Нормы проектирования;
• ВУПП-88 Ведомственные указания по противопожарному проектированию предприятий, зданий и сооружений нефтеперерабатывающей и нефтехимической промышленности;
• Рекомендации ФГБУ ВНИИПО МЧС России «Средства пожарной автоматики. Область применения. Выбор типа», Москва, 2004 г.;
• Рекомендации ФГУ ВНИИПО МЧС России «Порядок применения пенообразователей для тушения пожаров», Москва, 2007 г.;
• Рекомендации ФГУ ВНИИПО МЧС России «Рекомендации по применению пенообразователя для тушения пожаров «АКВАФОМ S/AR», Балашиха, 2015;
• Руководство по тушению нефти и нефтепродуктов в резервуарах и резервуарных парках М.: ВНИИПО-МИПБ, 1999;
• Рекомендации по тушению полярных жидкостей в резервуарах (Москва, 2007).

3.3. Классификация установок пенного пожаротушения по российским нормам

Требования к автоматическим установкам пенного пожаротушения устанавливают ГОСТ 12.3.046 и ГОСТ Р 50800. По конструктивному исполнению системы подразделяют на спринклерные и дренчерные (электрические, пневматические, гидравлические и др.).

Установки пенного пожаротушения имеют различную инерционность, то есть продолжительность срабатывания:

• не более 3 секунд (быстродействующие)
• не более 30 секунд (среднеинерционные)
• более 30, но менее 180 секунд (инерционные)

Классификация установок пенного пожаротушения по продолжительности действия:

• системы кратковременного действия (менее 10 минут);
• системы средней продолжительности  (менее 15 минут);
• системы длительного действия (15 - 25 минут).

Независимо от инерционности и продолжительности пенного тушения любая установка пенного пожаротушения содержит следующие элементы:

• Источник воды, насосная станция
• Система хранения и дозирования пенообразователя
• Пенные оросители, генераторы пены
• Целевое пожарное оборудование и блочно-модульные решения (пожарные фильтры, успокоители, пенные шкафы, блок-контейнеры и пр.)
• Водопроводы и растворопроводы

Пожнефтехим предлагает брать за основу классификации установок пенного пожаротушения кратность пены. По этому критерию системы подразделяются:

• установки пожаротушения пеной низкой кратности (кратность от 5 до 20);
• установки пожаротушения пеной средней кратности (кратность свыше 20, но не более 200);
• установки пожаротушения пеной высокой кратности (кратность свыше 200);
• установки пожаротушения со смачивателем.

3.4. Заказать, рассчитать, получить консультацию по установкам пенного пожаротушения

Получить консультацию и рассчитать стоимость установки пенного пожаротушения вы можете у наших специалистов, заполнив форму далее.

Стандарт Пожнефтехим "Базовые проблемы проектирования систем пенного пожаротушения. Пути решения". 2018 (pdf, 2.32 Mb)
